Ротаметры Marse RWFR 160 предназначены для измерения и регулировки расхода воды в системах с повышенной температурой рабочей жидкости — до 160 °C.
Серия применяется в системах охлаждения и термостабилизации пресс-форм, термопластавтоматов, выдувных машин, экструзионного оборудования и других промышленных установок.
RWFR 160 выпускается в конфигурациях от 1 до 12 измерительных зон и может комплектоваться термометром для каждого контура.
При работе с жидкостями высокой температуры важно контролировать не только наличие циркуляции, но и расход в каждом контуре.
Ротаметр RWFR 160 позволяет визуально контролировать положение поплавка и регулировать проток в соответствии с технологическими требованиями.
Высокотемпературное исполнение подходит для задач, где стандартные модели до 95 °C и RWFR 120 до 120 °C не обеспечивают необходимый температурный диапазон.
| Количество зон | Количество зон, шт | Размер А, мм | Размер B, мм | Размер С, мм |
|---|---|---|---|---|
| RWFR 160-01 | 1 | 185 | 123 | 63 |
| RWFR 160-02 | 2 | 255 | 193 | 133 |
| RWFR 160-03 | 3 | 325 | 263 | 203 |
| RWFR 160-04 | 4 | 395 | 333 | 273 |
| RWFR 160-05 | 5 | 465 | 403 | 343 |
| RWFR 160-06 | 6 | 535 | 473 | 413 |
| RWFR 160-08 | 8 | 675 | 613 | 553 |
| RWFR 160-10 | 10 | 815 | 753 | 693 |
| RWFR 160-12 | 12 | 955 | 893 | 833 |
Поток жидкости проходит через измерительную трубку и перемещает поплавок. Его положение относительно шкалы показывает текущий расход.
Встроенный регулятор протока позволяет изменять подачу жидкости в соответствующем контуре.
Такой принцип работы позволяет одновременно визуально контролировать проток и настраивать циркуляцию по отдельным зонам.
Предусмотрены две основные модификации:
XX обозначает количество измерительных зон. В зависимости от конфигурации можно выбрать ротаметр на 1–12 контуров.
Серия включает исполнения RWFR 160-01, -02, -03, -04, -05, -06, -08, -10 и -12.

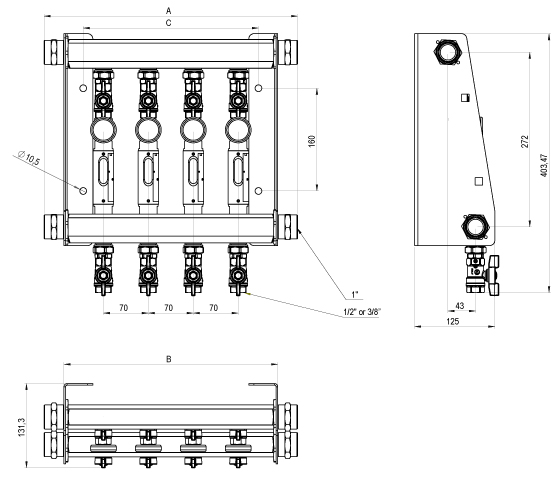

Размер сборки зависит от количества зон: для одной зоны размер A составляет 185 мм, для 12 зон — 955 мм.
Такой диапазон позволяет подобрать конфигурацию как для одной охлаждающей линии, так и для многоконтурной пресс-формы.
Высокотемпературные ротаметры используются в:
Основные параметры выбора — температура рабочей жидкости, количество контуров и необходимость контроля температуры.
Для температуры до 95 °C можно применять Marse ZR/ZS. Для диапазона до 120 °C подходит RWFR 120. RWFR 160 выбирается при температуре до 160 °C.
Если необходимо контролировать температуру непосредственно по каждой зоне, следует выбирать модификацию с индексом T.
Компания «ВИВТЕХ» поставляет высокотемпературные ротаметры Marse RWFR 160 для систем охлаждения и термостабилизации промышленного оборудования.
Чтобы купить ротаметр RWFR 160, получить цену, технические характеристики и помощь в подборе количества зон и исполнения, обратитесь к специалистам «ВИВТЕХ».
