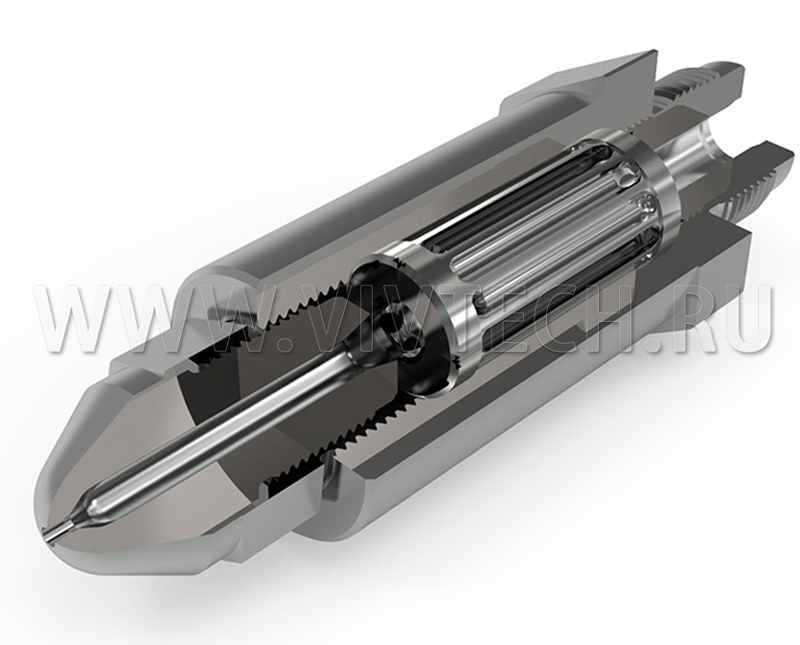

Фильтрующее сопло TF для ТПА

Описание:

Фильтрующее сопло предназначено для термопластавтоматов и используется при литье термопластов под давлением. Основная задача сопла — очистка расплава полимера от посторонних включений и предотвращение их попадания в систему горячего канала и пресс-форму.

Установка фильтрующего элемента внутри сопла позволяет повысить качество расплава, улучшить внешний вид готовых изделий и снизить риск повреждения элементов пресс-формы.

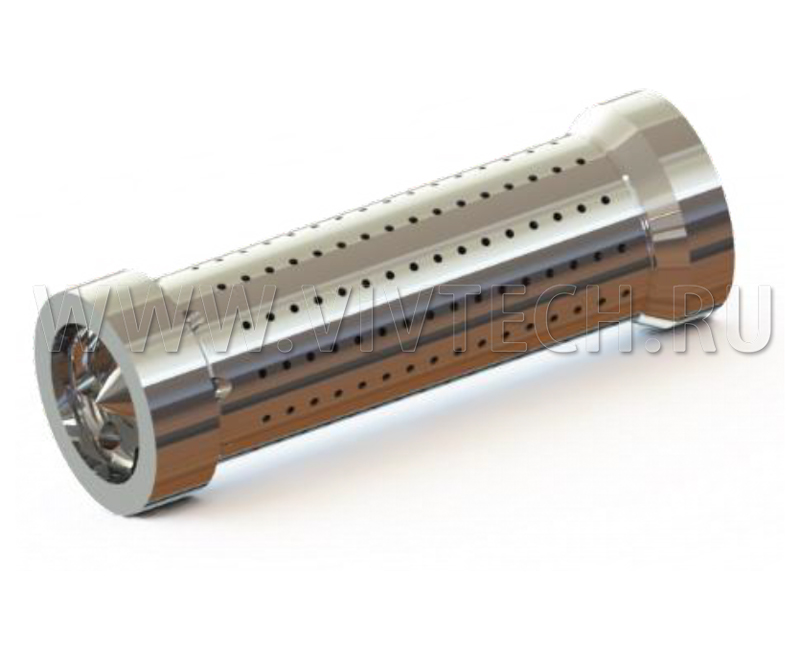

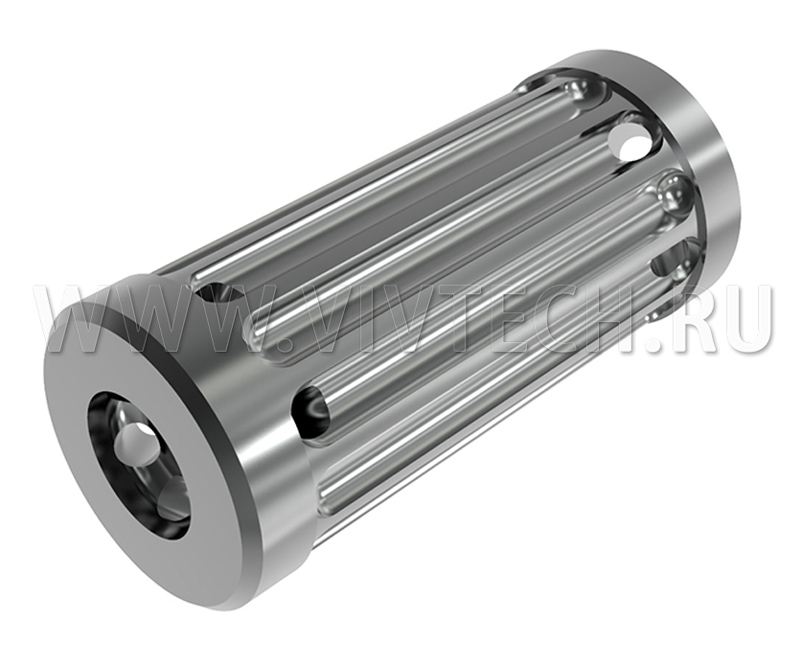

Фильтрующее сопло ВИВТЕХ может комплектоваться сетчатым фильтрующим элементом или барьерным элементом в зависимости от требований технологического процесса.

Принцип работы

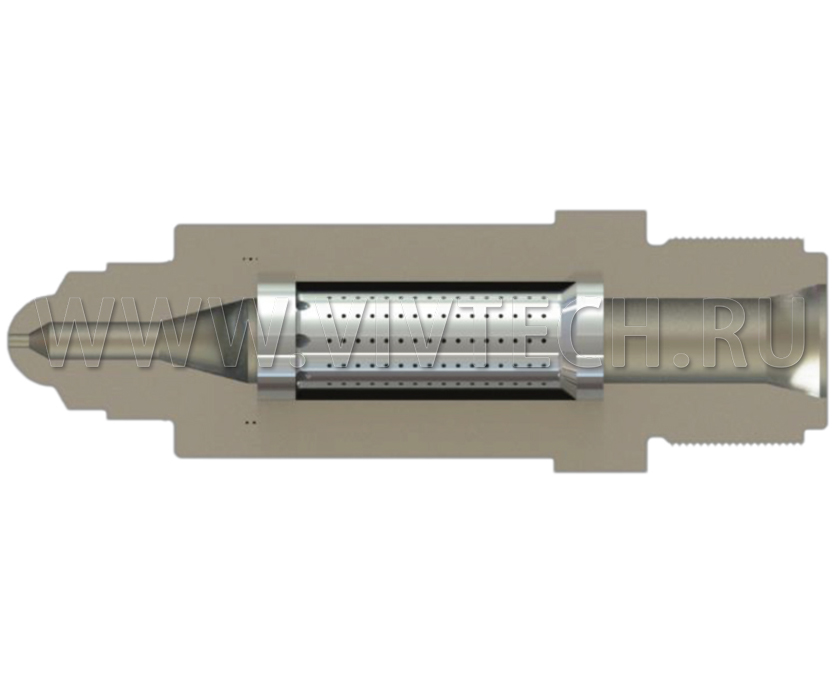

Внутри корпуса сопла располагается фильтрующий или барьерный участок, через который проходит расплав полимера. Посторонние частицы и загрязнения задерживаются фильтрующим элементом, не допуская их дальнейшего прохождения в горячеканальную систему и пресс-форму.

Конструкция может адаптироваться под конкретные условия эксплуатации. Фильтрующее сопло также может использоваться совместно с запорным соплом⁠

Технические характеристики фильтрующего сопла TF для ТПА

Параметр	TF-I	TF-II	TF-III
Максимальная масса впрыска, г	1000	4000	10000
Максимальный диаметр шнека, мм	Ø70	Ø100	Ø180
Максимальное усилие смыкания, т	400	800	1800
Диаметр фильтра, мм	Ø25	Ø30	Ø40
Длина корпуса L1, мм	100	120	200
Диаметр корпуса G, мм	Ø55	Ø60	Ø70
Максимальное давление впрыска, бар	3000
Максимальная температура, ⁰С	400

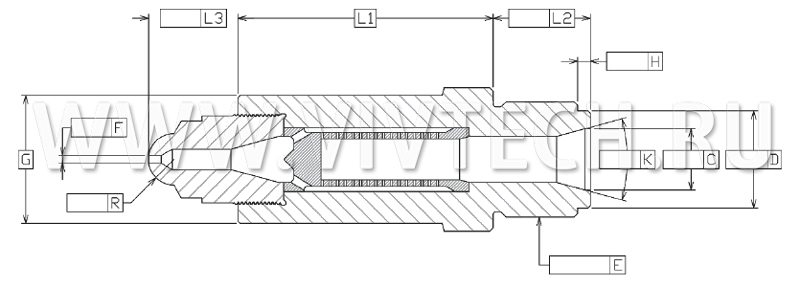

Необходимые размеры для заказа фильтрующего сопла TF для ТПА

Необходимые размеры для заказа фильтрующего сопла FT

C	Входной диаметр
D	Центрирующий диаметр
E	Соединительная резьба
H	Центрирующая длина
L2	Длина резьбы
L3	Длина наконечника сопла
F	Диаметр отверстия сопла
R	Профиль наконечника — радиус или угол
K	Угол входа, если важен

Основные преимущества

Очистка расплава полимера от посторонних включений.
Защита горячеканальной системы и пресс-формы от загрязнений.
Повышение качества готовых изделий и улучшение внешнего вида поверхности.
Улучшение гомогенизации полимера.
Улучшение смешивания цвета при использовании мастербатча.
Возможность выбора сетчатого или барьерного фильтрующего элемента.
Возможность адаптации размеров под различные условия эксплуатации.
Износостойкие материалы и обработка компонентов обеспечивают длительный срок службы.
Возможность совместного использования с запорным соплом.
Фильтрующий элемент может быть взаимозаменяем со смесителем.

Область применения

Фильтрующие сопла применяются на предприятиях, где требуется очистка расплава и стабильное качество литья:

производство изделий из термопластов;
литьё технических деталей;
производство упаковки;
производство изделий с высокими требованиями к качеству поверхности;
процессы с использованием вторичного сырья или материалов, содержащих посторонние включения;
применение мастербатчей для окрашивания полимера.

Купить фильтрующее сопло для термопластавтомата в ВИВТЕХ

ВИВТЕХ поставляет фильтрующие сопла для термопластавтоматов с различными вариантами фильтрующих элементов. Подбор выполняется с учётом усилия смыкания ТПА, типа перерабатываемого материала, производительности и требований к степени фильтрации.

Чтобы купить фильтрующее сопло, обратитесь в ВИВТЕХ для подбора подходящего исполнения и уточнения стоимости и сроков поставки.
