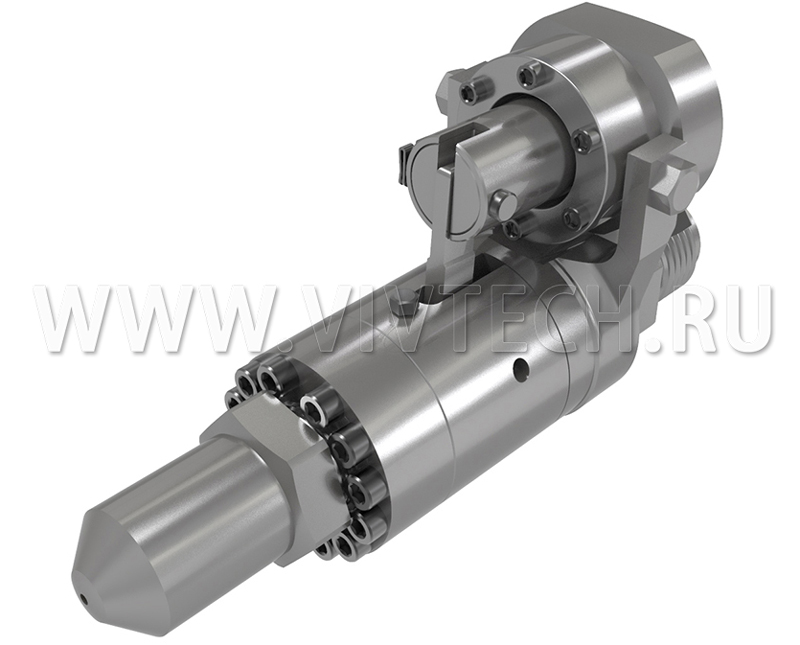

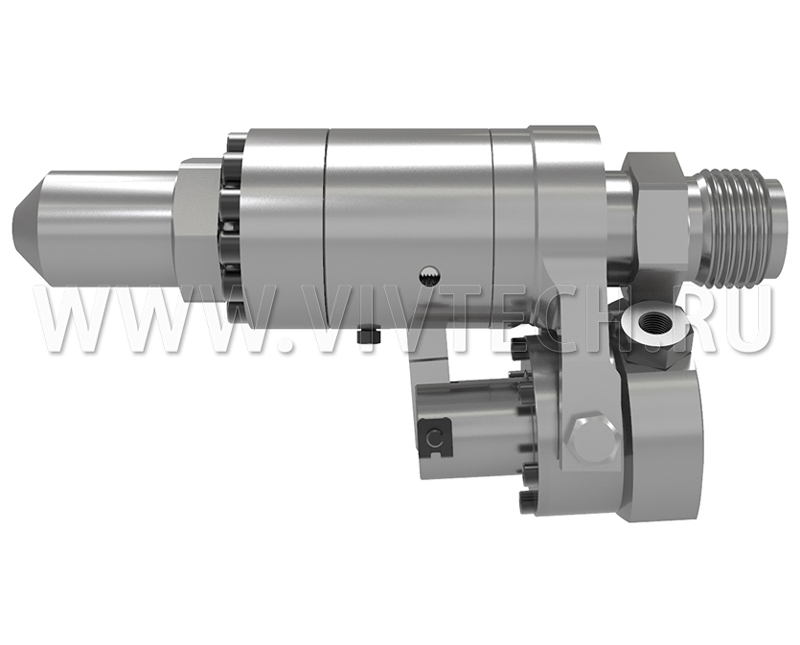

Игольно-запорное сопло RN для термопластавтоматов предназначено для точного управления подачей расплава и предотвращения его самопроизвольного вытекания после завершения впрыска. Запорная игла перекрывает канал сопла, уменьшая подтекание материала и образование нитей между соплом и пресс-формой.
В отличие от пружинного самозапирающегося RS, сопло RN использует управляемый игольчатый механизм. Перемещение иглы осуществляется пневматическим или гидравлическим приводом в зависимости от конструкции и исполнения оборудования.

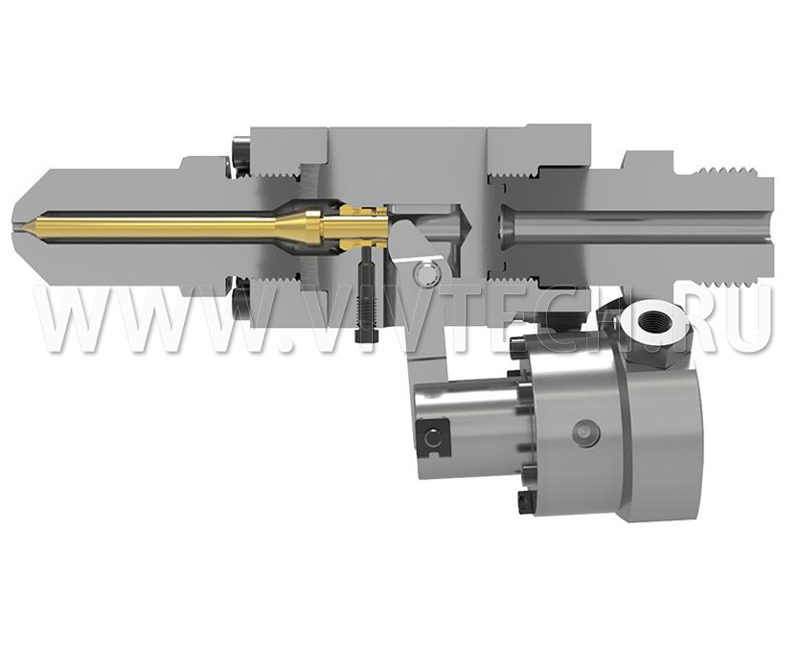

При поступлении управляющего сигнала привод перемещает иглу и открывает проход для расплава. После завершения впрыска игла возвращается в закрытое положение и перекрывает канал. Это позволяет контролировать подачу материала и уменьшить риск утечки при снижении давления.
Конструкция RN позволяет синхронизировать дозирование и пластификацию материала с открытием пресс-формы. Такая организация цикла помогает эффективнее использовать время открытия формы и при соответствующей настройке оборудования сокращать общую продолжительность цикла литья.
| Параметр | RN-I | RN-II | RN-III |
|---|---|---|---|
| Максимальная масса впрыска, г | 700 | 6000 | 30000 |
| Максимальный диаметр шнека, мм | Ø60 | Ø120 | Ø240 |
| Максимальное усилие смыкания, т | 300 | 1200 | 3000 |
| Длина корпуса L1, мм | 140 | 178 | 246 |
| Длина наконечника L3, мм | 20/65/85/100 | 30/60/90/120 | 48/98/128 |
| Диаметр корпуса, мм | Ø60 | Ø80 | Ø115 |
|
Давление воздуха (справочно), bar |
6 | 8 | 10 |
| Гидравлическое давление (справочно), bar | 30 | 40 | 50 |
| Максимальное давление впрыска, бар | 3000 | ||
| Максимальная температура, 0С | 400 | ||

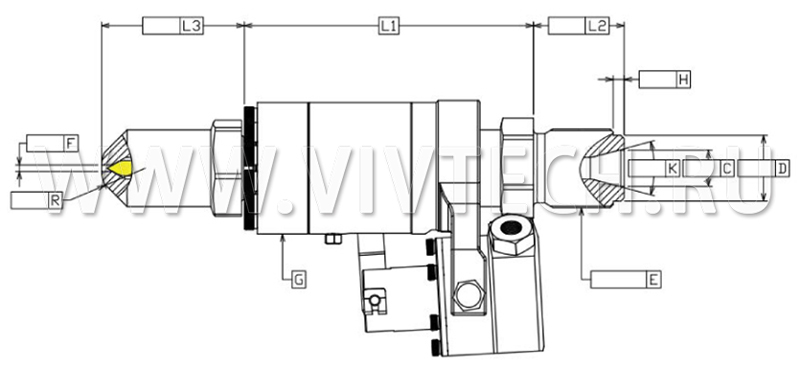

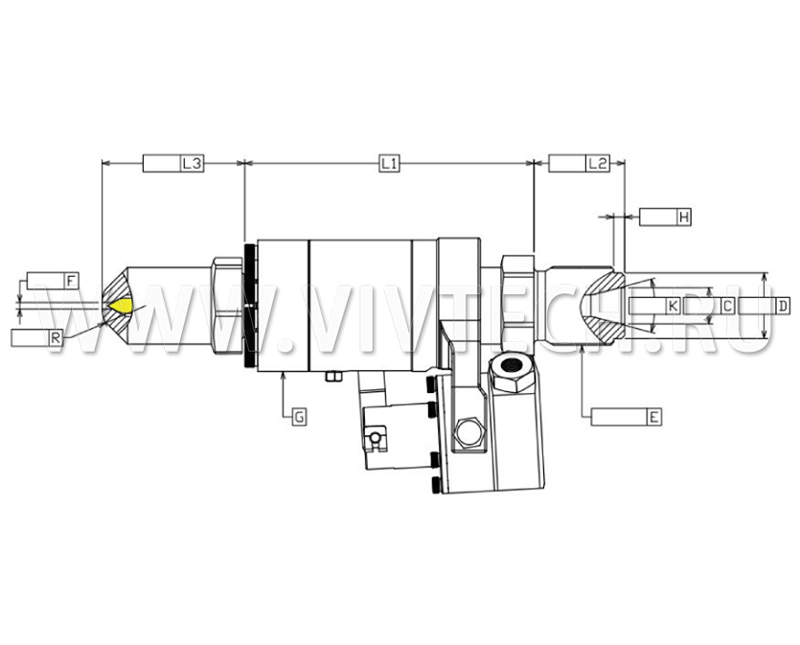

| C | Входной диаметр |
| D | Центрирующий диаметр |
| E | Соединительная резьба |
| H | Центрирующая длина |
| L2 | Длина резьбы |
| F | Диаметр отверстия сопла |
| R | Профиль наконечника — радиус или угол |
| K | Угол входа, если важен |
Игольно-запорные сопла особенно актуальны при переработке термопластов с низкой вязкостью, склонных к подтеканию. В зависимости от конфигурации они также могут применяться для вспениваемых полимеров при химическом и физическом вспенивании.
RN используется в высокоскоростных литьевых системах, где требуется точное открытие и закрытие канала подачи материала. Возможность управляемого запирания помогает поддерживать стабильность процесса и уменьшать потери материала.
В каталоге представлены три исполнения сопла: RN-I, RN-II и RN-III. Максимальная масса впрыска для них составляет соответственно 700, 6000 и 30 000 г, а максимальный диаметр шнека — 60, 120 и 240 мм.
Для выбора также важны длина корпуса, длина наконечника, диаметр корпуса, параметры управляющего привода и присоединительные размеры. Максимальное давление впрыска и температура должны соответствовать характеристикам конкретного исполнения и условиям эксплуатации.
Сопло RN помогает предотвратить подтекание расплава, снижает вероятность образования нитей и обеспечивает управляемое перекрытие канала подачи. Конструкция подходит для высокоскоростного литья и может использоваться совместно с фильтром или статическим смесителем, если выбранная конфигурация это предусматривает.
RN применяется при производстве автомобильных и электронных компонентов, упаковки, бытовых изделий и продукции из вспениваемых полимеров.
При выборе необходимо учитывать тип полимера, максимальную массу впрыска, диаметр шнека, рабочие давление и температуру, способ управления иглой и параметры соединения с термопластавтоматом.
Для заказа требуются размеры входного и центрирующего участков, соединительная резьба, длина резьбы, диаметр выходного отверстия и геометрия наконечника. Если требуется замена установленного сопла, лучше использовать оригинальный артикул или монтажный чертеж.
ВИВТЕХ поставляет игольно-запорные сопла RN для термопластавтоматов. Подбор выполняется по модели, характеристикам оборудования, типу материала и необходимым присоединительным размерам.
Специалисты ВИВТЕХ помогут выбрать сопло RN для стандартного или высокоскоростного процесса литья с учетом требований к дозированию и предотвращению подтекания.
