Горизонтальный гидравлический термопластавтомат SONLY U285TS-F9 — промышленная машина премиальной серии F9 с усилием смыкания 285 т. Модель рассчитана на производство пластиковых изделий среднего и крупного размера и работу с пресс-формами увеличенных габаритов.
Расстояние между колоннами составляет 620 × 565 мм, а максимальный ход подвижной плиты — 590 мм. В зависимости от выбранного шнека диаметром 55, 60 или 65 мм теоретический объём впрыска составляет 655,4–915,4 см³, что позволяет использовать оборудование для производства деталей различного размера и массы. Максимальная толщина пресс-формы достигает 600 мм.
SONLY U285TS-F9 оснащён сервогидравлической системой с рабочим давлением до 17,5 МПа и сервоприводом мощностью 45 кВт. Жёсткий узел смыкания, точное управление впрыском и подготовка к роботизации делают машину подходящей для автоматизированного серийного производства. ВИВТЕХ поставляет оборудование и периферийные системы для организации полного производственного участка.
| Международное обозначение | 1280 | |||
| Типоразмер шнека | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 55 | 60 | 65 |
| Соотношение длины к диаметру шнека | L/D | 24 | 22 | 20,3 |
| Теоретический объем впрыска | см3 | 655,4 | 780,0 | 915,4 |
| Теоретический вес впрыска (PS) | г | 596,4 | 709,8 | 833,0 |
| Давление впрыска | мПа | 194,3 | 163,3 | 139,2 |
| Линейная скорость впрыска | мм/сек | 140 | ||
| Скорость впрыска | г/сек |
|
||
| Максимальная скорость вращения шнека | об/мин | 250 | ||
| Узел смыкания | ||||
| Усилие запирания | т | 285 | ||
| Максимальный ход подвижной плиты | мм | 590 | ||
| Расстояние между колонн | мм | 620 х 565 | ||
| Максимальная толщина пресс-формы | мм | 600 | ||
| Минимальная толщина пресс-формы | мм | 200 | ||
| Максимальный ход толкателей | мм | 150 | ||
| Усилие толкателей | кН | 77 | ||
| Количество толкателей | шт | 12+1 | ||
| Диаметр установочного отверстия неподвижной плиты | мм | 160 | ||
| Другие характеристики | ||||
| Давление в гидросистеме | мПа | 17,5 | ||
| Мощность двигателя (сервопривод) | кВт | 45 | ||
| Мощность нагревательных элементов | кВт | 21,5 | ||
| Объем бака | л | 300 | ||
| Вес | кг | 9400 | ||
| Габаритные размеры | мм | 6700 х 1440 х 2400 | ||

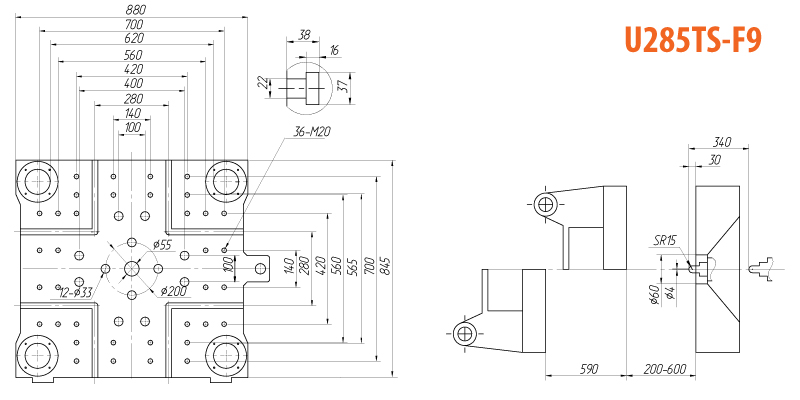

Размеры плит термопластавтомата SONLY U285TS-F9

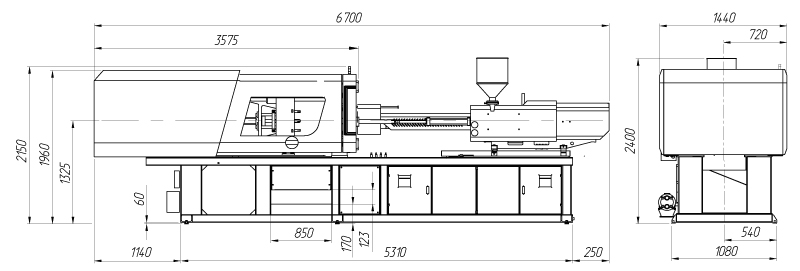

Габаритные размеры термопластавтомата SONLY U285TS-F9
