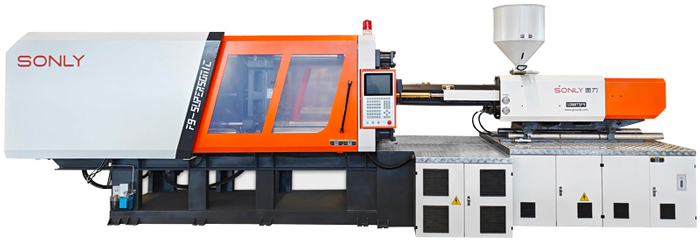

Горизонтальный гидравлический термопластавтомат SONLY U350TS-F9 — производительная модель серии F9 с усилием смыкания 350 т для серийного и крупносерийного производства пластиковых изделий. Машина может применяться для выпуска технических деталей, компонентов бытовой техники и электроники, автомобильных деталей, элементов упаковки и другой продукции из термопластов.
Расстояние между колоннами составляет 710 × 655 мм, что позволяет устанавливать крупногабаритные пресс-формы. В зависимости от выбранного шнека диаметром 60, 65, 70 или 75 мм теоретический объём впрыска находится в диапазоне 1003,2–1567,5 см³. Такая конфигурация позволяет использовать один типоразмер машины для изделий с различной массой и геометрией.
SONLY U350TS-F9 сочетает жёсткий узел смыкания, увеличенное межколонное пространство и энергосберегающую сервогидравлическую систему. Конструкция рассчитана на точное управление движением пресс-формы и процессом впрыска при длительной эксплуатации. ВИВТЕХ осуществляет поставку оборудования и подбор пресс-форменной и периферийной оснастки.
| Международное обозначение | 2020 | ||||
| Типоразмер шнека | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 60 | 65 | 70 | 75 |
| Соотношение длины к диаметру шнека | L/D | 23.8 | 22 | 20.4 | 19,1 |
| Теоретический объем впрыска | см3 | 1003,2 | 1177,4 | 1365,5 | 1567,5 |
| Теоретический вес впрыска (PS) | г | 912,9 | 1071,4 | 1242,6 | 1426,5 |
| Давление впрыска | мПа | 201,2 | 171,5 | 147,9 | 128,8 |
| Линейная скорость впрыска | мм/сек | 140 | |||
| Скорость впрыска | г/сек | 364,0 | 427,0 | 495,4 | 568,7 |
| Максимальная скорость вращения шнека | об/мин | 190 | |||
| Узел смыкания | |||||
| Усилие запирания | т | 350 | |||
| Максимальный ход подвижной плиты | мм | 660 | |||
| Расстояние между колонн | мм | 710 х 655 | |||
| Максимальная толщина пресс-формы | мм | 640 | |||
| Минимальная толщина пресс-формы | мм | 200 | |||
| Максимальный ход толкателей | мм | 150 | |||
| Усилие толкателей | кН | 77 | |||
| Количество толкателей | шт | 12+1 | |||
| Диаметр установочного отверстия неподвижной плиты | мм | 160 | |||
| Другие характеристики | |||||
| Давление в гидросистеме | мПа | 17,5 | |||
| Мощность двигателя (сервопривод) | кВт | 55 | |||
| Мощность нагревательных элементов | кВт | 23,5 | |||
| Объем бака | л | 440 | |||
| Вес | кг | 11000 | |||
| Габаритные размеры | мм | 7000 х 1900 х 2420 | |||

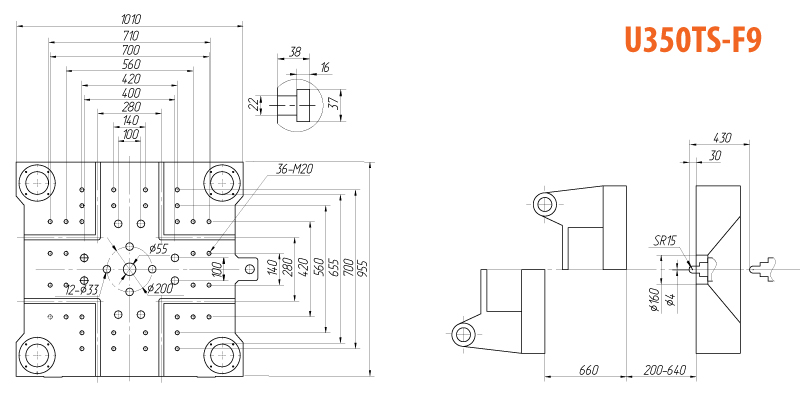

Размеры плит термопластавтомата SONLY U350TS-F9

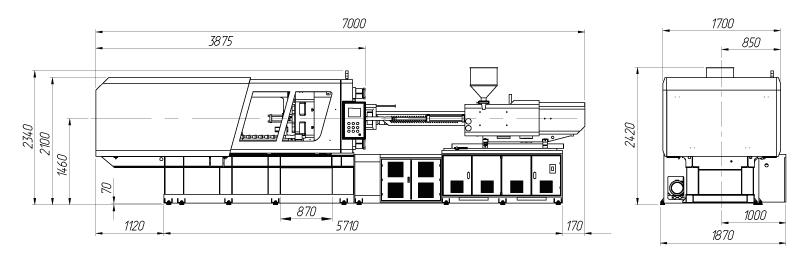

Габаритные размеры термопластавтомата SONLY U350TS-F9
