Горизонтальный гидравлический термопластавтомат SONLY U470TS-F9 — мощная машина серии F9 с усилием смыкания 470 т для серийного производства крупных пластиковых изделий. Модель предназначена для работы с массивными пресс-формами и подходит для производственных задач, требующих значительного объёма впрыска.
Расстояние между колоннами составляет 810 × 765 мм. В зависимости от установленного шнека диаметром 70, 75, 80 или 85 мм теоретический объём впрыска составляет 1504–2217,6 см³, а теоретический вес впрыска полистирола — до 2018 г. Линейная скорость впрыска достигает 160 мм/с.
SONLY U470TS-F9 оснащён сбалансированным двухцилиндровым узлом впрыска, специальным шнеком и двухуровневыми линейными направляющими. Сервогидравлическая система обеспечивает давление до 17,5 МПа и рассчитана на эффективную работу в условиях серийного производства. ВИВТЕХ осуществляет поставку оборудования и подбор комплектации под пресс-форму и технологический процесс.
| Международное обозначение | 3060 | ||||
| Типоразмер шнека | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 70 | 75 | 80 | 85 |
| Соотношение длины к диаметру шнека | L/D | 23,5 | 22 | 20,6 | 19,4 |
| Теоретический объем впрыска | см3 | 1504,0 | 1726,5 | 1964,4 | 2217,6 |
| Теоретический вес впрыска (PS) | г | 1368,6 | 1571,1 | 1787,6 | 2018,0 |
| Давление впрыска | мПа | 185,6 | 161,7 | 142,1 | 125,9 |
| Линейная скорость впрыска | мм/сек | 160 | |||
| Скорость впрыска | г/сек | 591,0 | 678,4 | 771,9 | 871,4 |
| Максимальная скорость вращения шнека | об/мин | 260 | |||
| Узел смыкания | |||||
| Усилие запирания | т | 470 | |||
| Максимальный ход подвижной плиты | мм | 780 | |||
| Расстояние между колонн | мм | 810 х 765 | |||
| Максимальная толщина пресс-формы | мм | 780 | |||
| Минимальная толщина пресс-формы | мм | 280 | |||
| Максимальный ход толкателей | мм | 170 | |||
| Усилие толкателей | кН | 99 | |||
| Количество толкателей | шт | 12+1 | |||
| Диаметр установочного отверстия неподвижной плиты | мм | 200 | |||
| Другие характеристики | |||||
| Давление в гидросистеме | мПа | 17,5 | |||
| Мощность двигателя (сервопривод) | кВт | 37+55 | |||
| Мощность нагревательных элементов | кВт | 30,5 | |||
| Объем бака | л | 750 | |||
| Вес | кг | 18500 | |||
| Габаритные размеры | мм | 8200 х 2000 х 2530 | |||

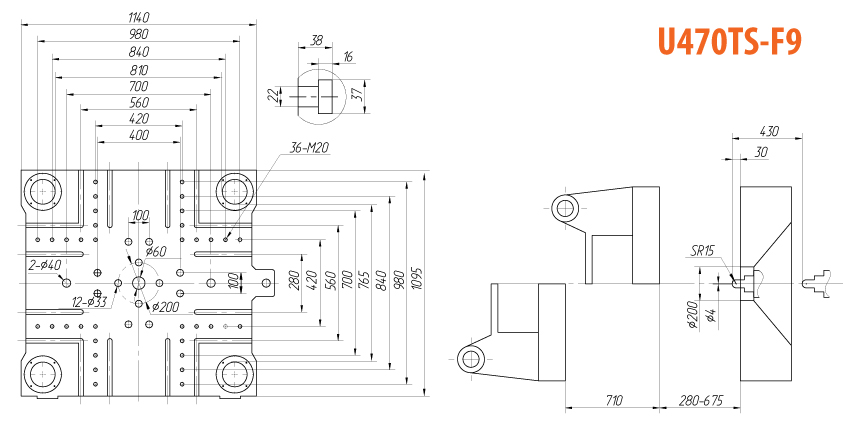

Размеры плит термопластавтомата SONLY U470TS-F9
Габаритные размеры термопластавтомата SONLY U470TS-F9
