SONLY U2500TS — промышленный гидравлический термопластавтомат с усилием смыкания 2500 т (25 000 кН) для производства крупногабаритных пластиковых изделий методом литья под давлением.
Машина рассчитана на работу с тяжелой оснасткой и большими объемами впрыска. Расстояние между колоннами составляет 1900×1620 мм, максимальная толщина пресс-формы — 1700 мм, а ход открытия — 1910 мм. Такое рабочее пространство позволяет устанавливать крупные пресс-формы и выпускать изделия значительного размера.
SONLY U2500TS выпускается в двух исполнениях — U2500TS I и U2500TS II. В зависимости от конфигурации устанавливается шнек диаметром 140, 150, 160, 170 или 190 мм.
Теоретический объем впрыска составляет 16 455–29 755 см³, а расчетная масса впрыска полистирола достигает 27 374 г. Максимальное давление впрыска — 169,8 МПа.
Пять вариантов шнека позволяют подобрать узел впрыска с учетом типа полимера, требуемой массы отливки и особенностей пресс-формы. Максимальная скорость вращения шнека составляет 60 об/мин.
| Модель | U2500TS I | U2500TS II | ||||
| Международная спецификация | 24429 | 33326 | ||||
| Шнек | A | B | C | D | E | |
| Узел впрыска | ||||||
| Диаметр шнека | мм | 140 | 150 | 160 | 170 | 190 |
| Отношение L/D | 23,7 | 22 | 20,5 | 19,3 | 20 | |
| Теоретический объем впрыска | см3 | 16455 | 18547 | 21101 | 23820 | 29755 |
| Теоретический вес впрыска (PS) | г | 15139 | 17062 | 19413 | 21915 | 27374 |
| Давление впрыска | мПа | 169,8 | 147,9 | 130,0 | 115,2 | 112,0 |
| Максимальная скорость вращения шнека | об/мин | 60 | 60 | |||
| Узел смыкания | ||||||
| Усилие запирания | кН | 25000 | 25000 | |||
|
Максимальное открытие пресс-формы |
мм | 1910 | 1910 | |||
| Расстояние между колоннами | мм | 1900 х 1620 |
1900 х 1620 |
|||
| Максимальная толщина пресс-формы | мм | 1700 |
1700 |
|||
| Минимальная толщина пресс-формы | мм | 700 |
700 |
|||
| Максимальный ход толкателей | мм | 500 | 500 | |||
| Усилие толкателей | кН | 490 |
490 |
|||
| Количество толкателей | шт | 28+1 |
28+1 |
|||
| Другие характеристики | ||||||
| Диаметр установочного отверстия | мм | 315 |
315 |
|||
| Давление в системе | мПа | 16 | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45+55+55 |
55+55+55 |
|||
| Мощность двигателя (версия с серводвигателем) | кВт | 45+55+55+55 |
55+55+55+55 |
|||
| Мощность нагревательных элементов | кВт | 150 | 160 | |||
| Объем бака | л | 3000 | 3000 | |||
| Вес | кг | 26000+130000 |
27000+130000 |
|||
| Габаритные размеры | мм |
8700 х 3200 х 4200 11400 х 4100 х 3400 |
8700 х 3200 х 4200 11400 х 4100 х 3400 |
|||

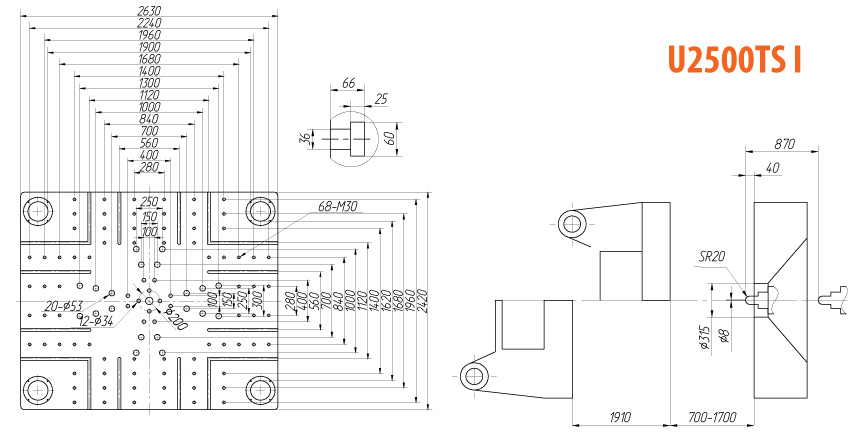

Размеры плит термопластавтомата SONLY U2250TS I
Габаритные размеры термопластавтомата SONLY U2500TS I

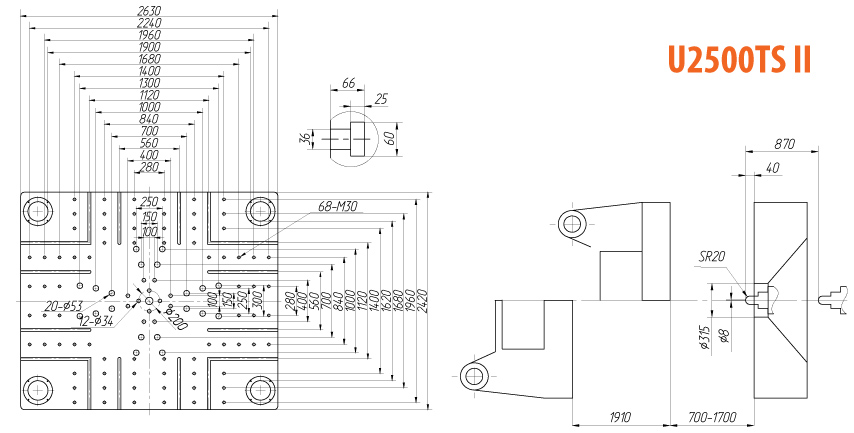

Размеры плит термопластавтомата SONLY U2500TS II

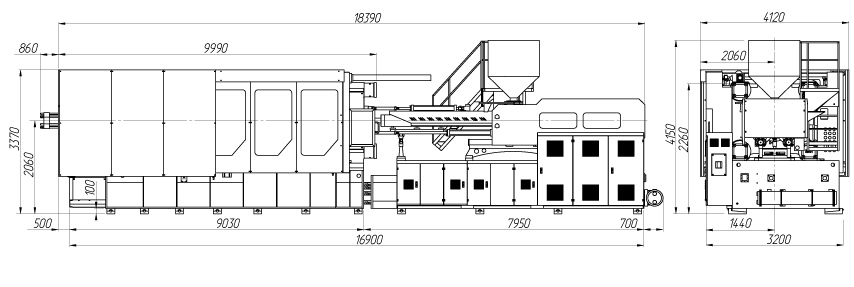

Габаритные размеры термопластавтомата SONLY U2500TS II
SONLY U2500TS предназначен для промышленного изготовления особо крупных изделий из термопластичных полимеров. Машина рассчитана на работу с крупногабаритными пресс-формами и большим объемом впрыска, что позволяет использовать ее для сложных производственных задач.
При проектировании линии необходимо учитывать массу изделия, конструкцию пресс-формы, особенности полимера и требования к автоматизации. ВИВТЕХ помогает подобрать конфигурацию термопластавтомата и все необходимые вспомогательные системы.
