Направляющие для пресс-формы DME стандарт

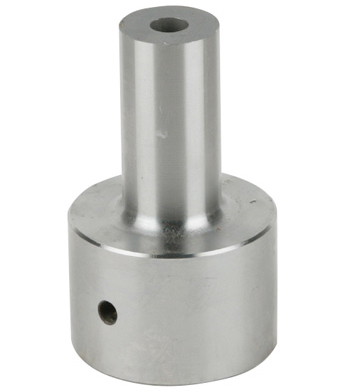

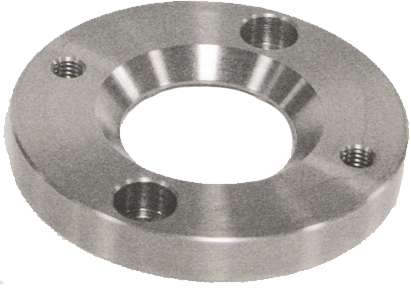

В данном разделе представлены направляющие пресс-формы, а именно: колонки, втулки для пресс-формы, центрирующие втулки, литниковая втулка для пресс-форм, центрирующие кольца, диски двух основных стандартов - EURO и DME. Каждая серия подходит для пакетов форм того же стандарта.

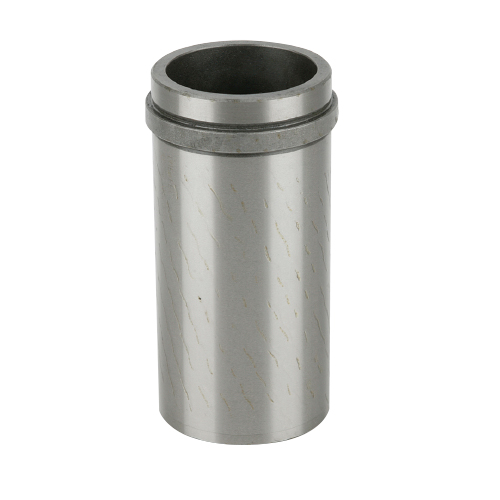

Для эффективного процесса литья необходимо правильно центрировать пресс-формы. Смещение плит приведет к низкому качеству изделий, быстрому износу и поломке. Во избежание подобных проблем плиты центрируют при помощи направляющих колонок и втулок. Колонки вставляются по углам плит и работают в паре с втулками, чтобы подвижная половина пресс-формы двигалась вдоль их осей. На втулки также переносится значительная часть нагрузки, что предотвращает повреждение плиты при движении. Колонки и втулки, в отличие от плит, делаются из закаленной стали для повышения их износостойкости. Устанавливаются в обоймах по посадке H7/k6.

Зачастую в 4-х углах пресс-формы растачиваются отверстие для направляющих элементов. Использование 4 направляющих колонок позволяет значительно уменьшить допуск между частями формы, гарантируя высокое качество литья и долговечность оборудования.

В DME стандарте вы найдёте компоненты с артикулярными номерами: FSC, FSN, FBC, FBN, GEB, TD, ZH, AGK, AGN, AGM, AG, R и RB. Втулки могут поставляться самосмазывающиеся с графитовыми вставками и со скосом. Подавляющее большинство направляющих элементов изготавливаются из стали серии 1,7131 с твердостью 60 HRC.

При больших нагрузках на направляющие элементы между втулкой и колонкой ставится шариковый сепаратор, гарантирующий плавное перемещение втулки вдоль колонки.
