SONLY U2250TS — мощный гидравлический термопластавтомат с усилием смыкания 2250 т (22 500 кН), предназначенный для литья под давлением особо крупных пластиковых изделий. Большие размеры узла смыкания и значительный объем впрыска позволяют работать с массивными пресс-формами и изделиями большой массы.
Рабочая зона машины рассчитана на крупногабаритную оснастку: расстояние между колоннами составляет 1800×1580 мм, максимальная толщина пресс-формы — 1700 мм, ход открытия — 1910 мм. Ход толкателей достигает 500 мм, а усилие выталкивания — 490 кН.
Для SONLY U2250TS предусмотрено пять вариантов диаметра шнека — 140, 150, 160, 170 и 185 мм. Теоретический объем впрыска в зависимости от выбранной конфигурации составляет 14 309–27 135 см³, масса впрыска полистирола — до 24 964 г.
Максимальное давление впрыска достигает 169,8 МПа. Различные варианты шнека позволяют адаптировать машину к используемому полимеру, требуемой массе отливки и технологическим параметрам конкретной пресс-формы.
Модель выпускается в двух исполнениях — U2250TS I и U2250TS II, которые отличаются конфигурацией привода и рядом технических параметров.
| Модель | U2250TS I | U2250TS II | ||||
| Международная спецификация | 24297 | 28220 | ||||
| Шнек | A | B | C | D | E | |
| Узел впрыска | ||||||
| Диаметр шнека | мм | 140 | 150 | 160 | 170 | 185 |
| Отношение L/D | 23,7 | 22 | 20,5 | 19,3 | 20 | |
| Теоретический объем впрыска | см3 | 14309 | 16426 | 18689 | 21098 | 27135 |
| Теоретический вес впрыска (PS) | г | 13164 | 15122 | 17194 | 19411 | 24964 |
| Давление впрыска | мПа | 169,8 | 147,9 | 130,0 | 115,2 | 104,0 |
| Максимальная скорость вращения шнека | об/мин | 60 | 60 | |||
| Узел смыкания | ||||||
| Усилие запирания | кН | 22500 | 22500 | |||
|
Максимальное открытие пресс-формы |
мм | 1910 | 1910 | |||
| Расстояние между колоннами | мм | 1800 х 1580 |
1800 х 1580 |
|||
| Максимальная толщина пресс-формы | мм | 1700 |
1700 |
|||
| Минимальная толщина пресс-формы | мм | 700 |
700 |
|||
| Максимальный ход толкателей | мм | 500 | 500 | |||
| Усилие толкателей | кН | 490 |
490 |
|||
| Количество толкателей | шт | 28+1 |
28+1 |
|||
| Другие характеристики | ||||||
| Диаметр установочного отверстия | мм | 315 |
315 |
|||
| Давление в системе | мПа | 16 | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45+55+55 |
55+55+55 |
|||
| Мощность двигателя (версия с серводвигателем) | кВт | 45+45+55+55 |
45+45+55+55 |
|||
| Мощность нагревательных элементов | кВт | 140 | 150 | |||
| Объем бака | л | 2500 | 2500 | |||
| Вес | кг | 26000+115000 |
28000+115000 |
|||
| Габаритные размеры | мм |
8500 х 3200 х 4100 11200 х 4000 х 3400 |
8500 х 3200 х 4100 11200 х 4000 х 3400 |
|||

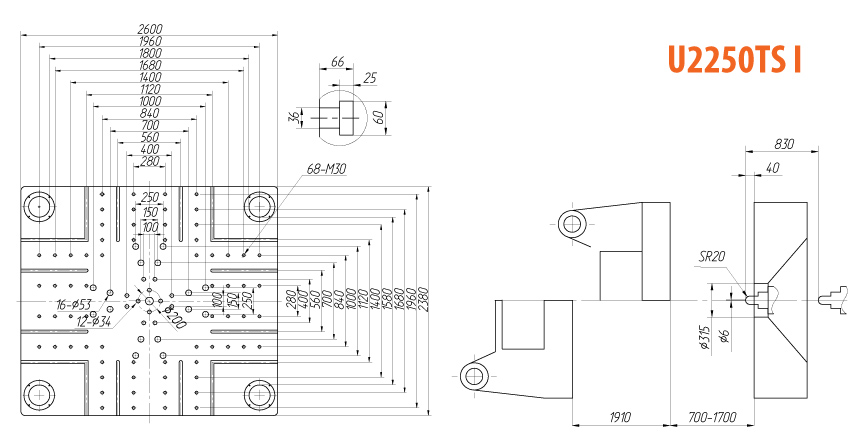

Размеры плит термопластавтомата SONLY U2250TS I
Габаритные размеры термопластавтомата SONLY U2250TS I
Размеры плит термопластавтомата SONLY U2250TS II
Габаритные размеры термопластавтомата SONLY U2250TS II
SONLY U2250TS применяется для производства особо крупных пластиковых изделий методом литья под давлением. Оборудование предназначено для работы с крупными пресс-формами и может использоваться в производстве технических деталей, корпусов, элементов оборудования и другой массивной продукции.
Эффективность такой машины зависит от правильного сочетания характеристик узла впрыска, пресс-формы и перерабатываемого материала. ВИВТЕХ осуществляет подбор комплектации и периферийных систем с учетом требований конкретного производства.
