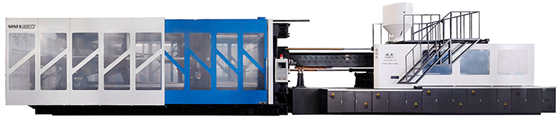

SONLY U2800TS — промышленный гидравлический термопластавтомат с усилием смыкания 2800 т (28 000 кН), предназначенный для производства особо крупных пластиковых изделий методом литья под давлением.
Машина рассчитана на работу с крупногабаритными пресс-формами и значительной массой впрыска. Расстояние между колоннами составляет 2000×1650 мм, максимальная толщина пресс-формы — 1850 мм, минимальная — 750 мм. Ход открытия достигает 1910 мм, что обеспечивает необходимое рабочее пространство для установки крупной оснастки.
SONLY U2800TS оснащается шнеком диаметром 200 мм. Теоретический объем впрыска составляет 44 611 см³, а расчетная масса впрыска полистирола достигает 41 042 г.
Максимальное давление впрыска составляет 133,1 МПа, скорость вращения шнека — до 56 об/мин. Такая конфигурация ориентирована на переработку больших объемов материала за один цикл и производство массивных отливок.
Для машины предусмотрен мощный привод и увеличенный гидравлический бак объемом 3800 л, обеспечивающий работу крупного оборудования в условиях промышленной эксплуатации.
| Модель | U2800TS | |||
| Международная спецификация | 59392 | |||
| Шнек | A | |||
| Узел впрыска | ||||
| Диаметр шнека | мм | 200 | ||
| Отношение L/D | 20 | |||
| Теоретический объем впрыска | см3 | 44611 | ||
| Вес впрыска | г | 41042 | ||
| Давление впрыска | мПа | 133,1 | ||
| Максимальная скорость вращения шнека | об/мин | 56 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 28000 | ||
|
Максимальное открытие пресс-формы |
мм | 1910 | ||
| Расстояние между колоннами | мм | 2000 х 1650 | ||
| Максимальная толщина пресс-формы | мм | 1850 | ||
| Минимальная толщина пресс-формы | мм | 750 | ||
| Максимальный ход толкателей | мм | 500 | ||
| Усилие толкателей | кН | 565 | ||
| Количество толкателей | шт | 32+1 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 315 | ||
| Давление в системе | мПа | 16 | ||
| Мощность двигателя (версия с фиксированным насосом) | кВт |
55+55+55+55 |
||
| Мощность двигателя (версия с серводвигателем) | кВт | 55+55+55+55 | ||
| Мощность нагревательных элементов | кВт | 180 | ||
| Объем бака | л | 3800 | ||
| Вес | кг | 43000+150000 | ||
| Габаритные размеры | мм |
9100 х 3300 х 4200 12000 х 4200 х 3400 |
||
Размеры плит термопластавтомата SONLY U2800TS
Габаритные размеры термопластавтомата SONLY U2800TS
SONLY U2800TS предназначен для производства особо крупных пластиковых изделий, требующих большого рабочего пространства и значительного объема впрыска. Машина может использоваться для выпуска крупных технических компонентов, корпусов и другой продукции промышленного назначения.
Подбор оборудования выполняется с учетом размеров и массы пресс-формы, характеристик изделия и перерабатываемого материала. ВИВТЕХ может сформировать комплексную конфигурацию с системами подготовки сырья, охлаждения, автоматизации и съёма готовой продукции.
