Технические характеристики БРС EBS 603
Максимальное рабочее давление, бар
|
Проток
|
07
|
08
|
11
|
12
|
15
|
19
|
|
Подключение, бар
|
500
|
450
|
450
|
400
|
400
|
400
|
|
Отключение, бар
|
180
|
180
|
180
|
180
|
180
|
180
|
Максимальное остаточное давление для соединения под давлением, бар
|
Муфта, бар
|
150
|
150
|
150
|
150
|
150
|
150
|
|
Ниппель, бар
|
50
|
50
|
50
|
50
|
50
|
50
|
Варианты исполнения и артикулы БРС EBS 603

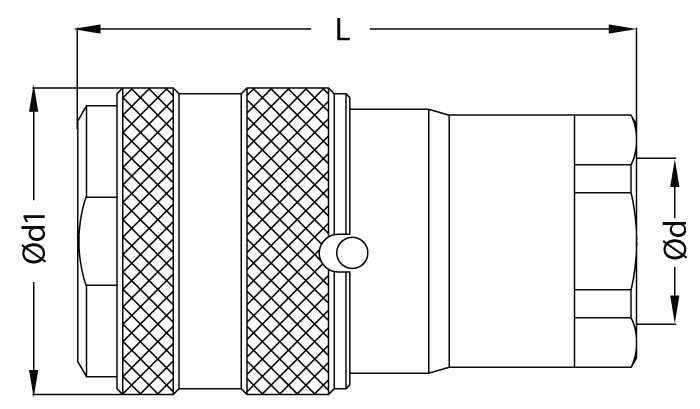

БРС муфта / розетка с внутренней резьбой для гидравлики
|
|
|
Артикул Ød
|
Ød
|
Ød1
|
L
|
HEX.
|
|
603.07 SFB 17
|
BSP 3/8”
|
31,5
|
57,5
|
25
|
|
603.08 SFB 21
|
BSP 1/2”
|
40
|
72
|
30
|
|
603.11 SFB 21
|
BSP 1/2”
|
40
|
72
|
30
|
|
603.12 SFB 21
|
BSP 3/4”
|
50
|
89
|
41
|
|
603.15 SFB 21
|
BSP 3/4”
|
50
|
89
|
41
|
|
603.19 SFB 21
|
BSP 1”
|
64,5
|
120
|
55
|
Заглушка от пыли для муфты
|
|
|
Артикул
|
|
603.07 SD 00
|
|
603.08 SD 00
|
|
603.12 SD 00
|
|
603.19 SD 00
|
БРС ниппель / штуцер с внутренней резьбой для гидравлики
|
|
|
|
Артикул
|
Ød
|
Ød1
|
L
|
HEX.
|
|
603.07 PFB 17
|
BSP 3/8”
|
21,5
|
79,3
|
22
|
|
603.08 PFB 21
|
BSP 1/2”
|
32,5
|
63
|
30
|
|
603.11 PFB 21
|
BSP 1/2”
|
32,5
|
63
|
30
|
|
603.12 PFB 21
|
BSP 3/4”
|
44,5
|
74
|
41
|
|
603.15 PFB 21
|
BSP 3/4”
|
44,5
|
74
|
41
|
|
603.19 PFB 21
|
BSP 1”
|
44,8
|
95
|
45
|
Заглушка от пыли для штуцера
|
|
|
Артикул
|
|
603.07 PD 00
|
|
603.08 PD 00
|
|
603.12 PD 00
|
|
603.19 PD 00
|
Условные обозначения клапанов БРС EBS 603
|
Проходная муфта и проходной ниппель (полный проток)
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Конструкция и применение БРС EBS 603
Быстроразъёмные соединения EBS 603 выпускаются в проходном исполнении, с односторонним клапаном и с двусторонним перекрытием потока. Конструкция предусматривает надежное соединение элементов гидравлического контура и позволяет подобрать исполнение под конкретные условия эксплуатации.
Серия подходит для гидравлических систем промышленного оборудования, испытательных установок, а также машин для литья пластмасс и металлов. При выборе необходимо учитывать проходное сечение, тип резьбы, рабочее давление, остаточное давление при соединении и температуру рабочей среды.
