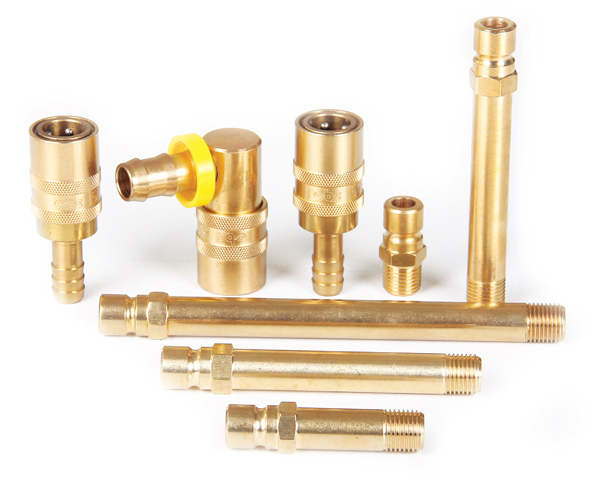

Быстросъемные соединения для воды Международного стандарта. EBS серия 509

Описание:

  • Проток 9 мм
  • Рабочее давление: от 0 до 15 бар
  • Диапазон температур: от -5°C до +180°C, прокладки из Витона FPM (V)
  • Материал стандартного исполнения муфты, ниппеля: Латунь
  • Материал специального исполнения муфты, ниппеля: Нержавеющая сталь;
  • Материал стандартного исполнения прокладок: Витон FPM (V)
  • Опции: замок безопасности
  • Область применения:
    • - В системах регулирования температуры с горячей или холодной водой
    - На паропроводе
    - Производство изделий из пластмасс
    - Производство изделий из стекла
    - Производство изделий из цветных металлов

Условные обозначения:


Без клапана


Проходная муфта и проходной ниппель (полный проток)

Односторонний клапан

Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)

Двухсторонний клапан

Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

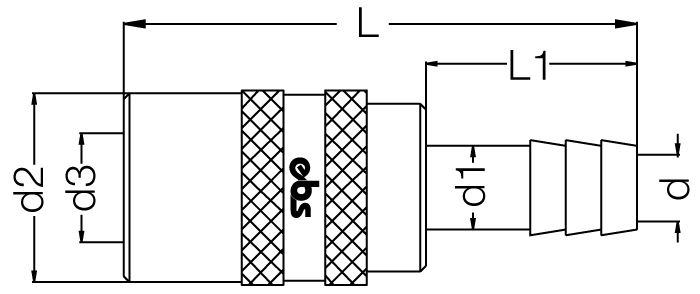

БРС муфта / розетка прямая под шланг


БРС муфта / розетка под шланг EBS 509
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
509 HGB 10 509 HG 10 10 8 23 13 68 29
509 HGB 11 509 HG 11 11 9 23 13 68 29
509 HGB 13 509 HG 13 13 10 23 13 68 29

БРС муфта / розетка 45° под шланг


БРС муфта / розетка 45° под шланг 509 EBS
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
509 HGB 10-450 509 HG 10-450 10 8 23 13 52 29
509 HGB 11-450 509 HG 11-450 11 9 23 13 52 29
509 HGB 13-450 509 HG 13-450 13 10 23 13 52 29

БРС муфта / розетка 90° под шланг


БРС муфта / розетка 90° под шланг
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
509 HGB 10-900 509 HG 10-900 10 8 23 13 52 29
509 HGB 11-900 509 HG 11-900 11 9 23 13 52 29
509 HGB 13-900 509 HG 13-900 13 10 23 13 52 29

БРС муфта/ розетка под шланг с безхомутовым соединением


БРС муфта под шланг с безхомутовым соединением EBS 509
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
509 FGB 10 509 FG 10 10 8 23 13 68 29
509 FGB 13 509 FG 10 13 10 23 13 68 29

БРС муфта / розетка 45° под шланг с безхомутовым соединением


БРС муфта / розетка 45° под шланг с безхомутовым соединением
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
509 FGB 10-450 509 FG 10-450 10 8 23 13 52 29
509 FGB 13-450 509 FG 13-450 13 10 23 13 52 29

Муфта / розетка под углом 900 с безхомутовым соединением


Муфта 90° под шланг с безхомутовым соединением
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
509 FGB 10-900 509 FGB 10-900 10 8 23 13 39 29
509 FGB 13-900 509 FGB 13-900 13 10 23 13 39 29

Муфта / розетка с внутренней резьбой


Муфта с внутренней резьбой
Без клапана Без клапана
Артикул Артикул d d1 d2 L SW
509 DGB 13 509 DG 13 BSP 1/4” 23 13 52 17
509 DGB 17 509 DG 17 BSP 3/8” 23 13 52 21
509 DGB 21 509 DG 21 BSP 1/8” 23 13 52 24
509 DGB N10 509 DG N10 NPT 1/4” 23 13 56 17
509 DGB N13 509 DG N13 NPT 1/8” 23 13 57 21

БРС муфта / розетка с наружной резьбой


Муфта / розетка с наружной резьбой
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1 SW
509 EGB 13 509 EG 13 BSP 1/4” 23 13 59 9 17
509 EGB M16 509 EG M16 M16 x 1,5 23 13 59 9 17
509 EGB 17 509 EG 17 BSP 3/8” 23 13 59 9 19
509 EGB M18 509 EG M18 M18 x 1,5 23 13 59 9 19
509 EGB 21 509 EG 21 BSP 1/2” 23 13 59 9 24
509 EGB N13 509 EG N13 NPT 1/4” 23 13 62 9 17
509 EGB N17 509 EG N17 NPT 3/8” 23 13 62 9 19

БРС муфта / розетка 45° с наружной резьбой


БРС муфта / розетка 45° с наружной резьбой
Без клапана Без клапана
Артикул Артикул d d2 d1 L L1
509 EGB 10-45° 509 EG13-45° BSP 1/8” 23 13 50 9
509 EGB M16-45° 509 EG M16-45° M16x1,5 23 13 50 9
509 EGB 17-45° 509 EG 17-45° BSP 3/8” 23 13 50 9
509 EGB 21-45° 509 EG 21-45° BSP 1/2” 23 13 50 9
509 EGB N13-45° 509 EG N13-45° NPT 1/4” 23 13 50 9
509 EGB N17-45° 509 EG N17-45° NPT 3/8” 23 13 50 9

БРС муфта / розетка 90° с наружной резьбой


БРС муфта / розетка 90° с наружной резьбой
Без клапана Без клапана
Артикул Артикул d d2 d1 L L1
509 EGB 13-90° 509 EG 13-90° BSP 1/4” 23 13 50 9
509 EGB M16-90° 509 EG M16-90° M16x1,5 23 13 50 9
509 EGB 17-90° 509 EG 17-90° BSP 3/8” 23 13 50 9
509 EGB 21-90° 509 EG 21-90° BSP1/2” 23 13 50 9
509 EGB 13-90° 509 EG 13-90° NPT 1/4” 15 23 50 9
509 EGB 17-90° 509 EG 17-90° NPT 3/8” 15 23 50 9

БРС Муфта / розетка глухая


БРС Муфта / розетка глухая
Без клапана
Артикул d d1 L
509 KGT 00 23 13 35

БРС адаптер муфты / розетки


БРС адаптер муфты
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
509 HGB 509 509 HG 509 13 23 13 51 36

БРС адаптер муфты / розетки


БРС адаптер муфты
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
509 HGB 590 509 HG 590 13 23 13 50 36

БРС адаптер муфты / розетки


БРС адаптер муфты / розетки
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
509 HGB 600 509 HG 600 23 17 13 13 52

Ниппель / розетка глухая


Ниппель / розетка глухая
Без клапана
Артикул d
509 KTP 00 13

БРС соединитель / розетка с муфтами


Соединитель / розетка с муфтами
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1 L2
509 KGB 125 509 KG 125 13 23 8x1 125 41 2
509 KGB 250 509 KG 250 13 23 8x1 250 41 2
509 KGB 500 509 KG 500 13 23 8x1 500 41 2

БРС штуцер / ниппель под шланг


БРС штуцер / ниппель под шланг
Без клапана
Артикул d d1 d2 L1 L
509 HR 06 6 4 13 45 26
509 HR 08 8 6 13 45 26
509 HR 09 9 7 13 45 26
509 HR 10 10 8 13 45 26
509 HR 13 13 9 13 45 26

БРС штуцер / ниппель под шланг с безхомутовым соединением


БРС штуцер / ниппель под шланг с безхомутовым соединением
Без клапана
Артикул d d1 d2 L1 L
509 FHR 10 10 8 13 24 45
509 FHR 13 13 9 13 28 49

БРС штуцер / ниппель под шланг с безхомутовым соединением


БРС штуцер / ниппель с наружной резьбой
Без клапана
Артикул d d1 d2 d3 L1 Lmax L SW
509 ER N10 NPT 1/8” 9 13 26 25 26 30 14
509 ER N13 NPT 1/4” 9 13 26 25 26 33 16
509 ER N17 NPT 3/8” 9 13 30 26 28 34 19
509 ER N21 NPT 1/2” 9 13 37 26 28 39 22
509 ER 10 NPT 1/8” 9 13 26 25 26 30 14
509 ER 13 NPT 1/4” 9 13 30 25 22 33 14
509 ER 17 NPT 3/8” 9 13 30 26 22 33 17
509 ER 21 NPT 1/2” 9 13 32 26 26 37 22
509 ER M14 M14x1,5 9 13 28 25 26 33 14

БРС ниппель / штуцер с клапаном и внешней резьбой


БРС ниппель / штуцер с клапаном и внешней резьбой
Без клапана
Артикул d d1 d2 d3 L1 Lmax L SW
509 ERB 13 1/4” 9 13 28 25 21 33 14
509 ERB 17 3/8” 9 13 30 26 21 33 17
509 ERB 21 1/2” 9 13 32 26 28 37 22

БРС штуцер / ниппель с внутренней резьбой


БРС штуцер / ниппель с внутренней резьбой
Без клапана
Артикул d d1 d2 L SW
509 DR 10 1/8” 9 13 29 14
509 DR 13 1/4” 9 13 37 16
509 DR 17 3/8” 9 13 39 19
509 DR 21 1/2” 9  13  40 24

БРС штуцер / ниппель с длинной резьбой


БРС штуцер / ниппель с длинной резьбой
Без клапана
Артикул d d1 d2 SW L1 L
509 BL M10x100 M10X1 9 13 14 40 100
509 BL 10x100 BSPT 1/8” 9 13 14 40 100
509 BL 13x100 BSPT 1/4” 9 13 14 40 100
509 BL M14x100 M14х1,5 9 13 14 40 100
509 BL M16x100  M16х1,5 9 13 17 40 100
509 BL M17x100 BSPT 3/8” 9 13 17 40 100

БРС штуцер / ниппель длинный без резьбы


БРС штуцер / ниппель длинный без резьбы
Без клапана
Артикул d d1 d2 SW L1 L
506 BN 150 14 9 13 15 23 150
506 BN 300 14 9 13 15 23 300
506 BN 400 14 9 13 15 23 400

БРС штуцер / ниппель длинный с резьбой


БРС штуцер / ниппель длинный с резьбой
Без клапана
Артикул d SW d1 d2 d3 L50 L100 L150 L200 L250
509 TU 13xL 1/4” 15 9 13 14 50 100 150 200 250
509 TU 17xL 1/8” 17 9 13 17 50 100 150 200 250
509 ER M14xL M14x1,5 15 14 13 9 50 100 150 200 250

БРС ниппель / штуцер с клапаном и внешней резьбой


БРС ниппель / штуцер 90° с внешней резьбой
Без клапана
Артикул d d1 d2 L L1 L2 SW
506 ER 13-90° BSPT 1/4” 9 13 34 12 24 15
506 ER 17-90° BSPT 3/8” 9 16 34 12 24 17

БРС ниппель / штуцер с клапаном и внешней резьбой


БРС ниппель / штуцер с длинной резьбой
NPT BSPT
Артикул Артикул d d1 d2 L L1
509 ER N10x63 509 ERL 10x63 1/8” 9 13 63,5 25,4
509 ER N10x101 509 ERL 10x101 1/8” 9 13 101,6 25,4
509 ER N10x140 509 ERL 10x140 1/8” 9 13 140 25,4
509 ER N10x178 509 ERL 10x178 1/8” 9 13 178 25,4
509 ER N10x216 509 ERL 10x216 1/8” 9 13 216 25,4
509 ER N10x254 509 ERL 10x254 1/8” 9 13 254 25,4
509 ER N10x292 509 ERL 10x292 1/8” 9 13 292 25,4
509 ER N10x330 509 ERL 10x330 1/8” 9 13 330 25,4
509 ER N13x63 509 ERL 13x63 1/4” 9 13 63,5 22,2
509 ER N13x101 509 ERL 13x101 1/4” 9 13 101,6 31,7
509 ER N13x140 509 ERL 13x140 1/4” 9 13 140 31,7
509 ER N13x178 509 ERL 13x178 1/4” 9 13 178 31,7
509 ER N13x216 509 ERL 13x216 1/4” 9 13 216 31,7
509 ER N13x254 509 ERL 13x254 1/4” 9 13 254 31,7
509 ER N13x292 509 ERL 13x292 1/4” 9 13 292 31,7
509 ER N13x330 509 ERL 13x330 1/4” 9 13 330 31,7
509 ER N17x63 509 ERL 17x63 3/8” 9 13 63,5 25,4
509 ER N17x101 509 ERL 17x10 3/8” 9 13 101,6 31,7
509 ER N17x140 509 ERL 17x140 3/8” 9 13 140 31,7
509 ER N17x178 509 ERL 17x178 3/8” 9 13 178 31,7
509 ER N17x216 509 ERL 17x216 3/8” 9 13 216 31,7
509 ER N17x254 509 ERL 17x254 3/8” 9 13 254 31,7
509 ER N17x292 509 ERL 17x292 3/8” 9 13 292 31,7
509 ER N17x330 509 ERL 17x330 3/8” 9 13 330 31,7
509 ER N21x63 509 ERL 21x63 1/2” 9 13 63,5 25,4
509 ER N21x101 509 ERL 21x101 1/2” 9 13 101,6 31,7
509 ER N21x140 509 ERL 21x140 1/2” 9 13 140 31,7
509 ER N21x178 509 ERL 21x178 1/2” 9 13 178 31,7
509 ER N21x216 509 ERL 21x216 1/2” 9 13 216 31,7
509 ER N21x254 509 ERL 21x254 1/2” 9 13 254 31,7
509 ER N21x292 509 ERL 21x292 1/2” 9 13 292 31,7
509 ER N21x330 509 ERL 21x330 1/2” 9 13 330 31,7
