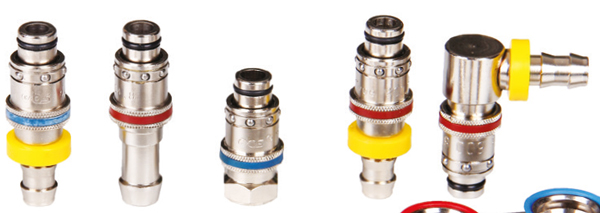

Варианты исполнения и артикулы БРС EBS 600

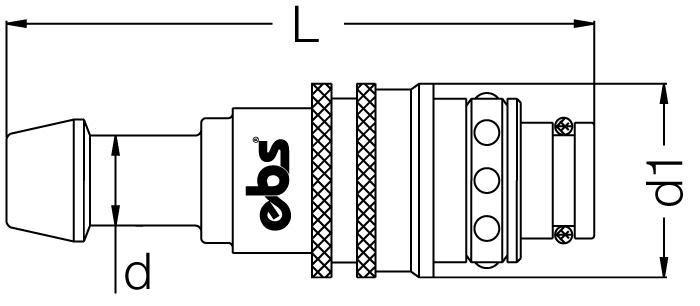

БРС ниппель / штуцер под шланг
|
|
Артикул
|
d
|
d1
|
L
|
|
600.08 HG 06
|
1/4” 06мм
|
20
|
66
|
|
600.08 HG 08
|
5/16” 08мм
|
20
|
66
|
|
600.08 HG 10
|
3/8” 10мм
|
20
|
66
|
|
600.08 HG 12
|
15/32” 12мм
|
20
|
66
|
|
600.08 HG 13
|
1/2” 13мм
|
20
|
66
|
|
|
|
600.12 HG 13
|
13мм
|
28
|
78
|
|
600.12 HG 16
|
16мм
|
28
|
78
|

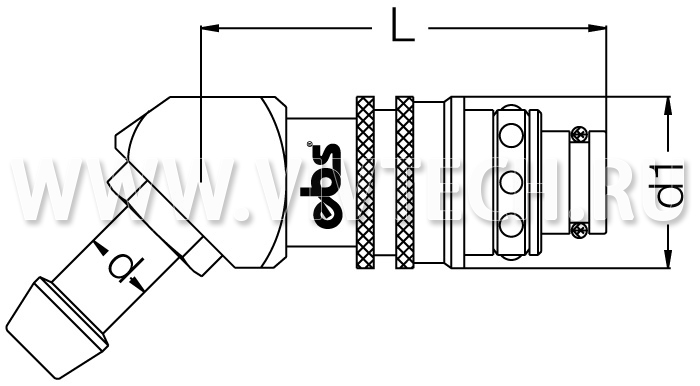

БРС ниппель / штуцер 450 под шланг
|
|
|
Артикул
|
d
|
d1
|
L
|
|
600.08 HG 06-45
|
1/4” 06мм
|
20
|
47,5
|
|
600.08 HG 08-45
|
5/16” 08мм
|
20
|
47,5
|
|
600.08 HG 10-45
|
3/8” 10мм
|
20
|
47,5
|
|
600.08 HG 12-45
|
15/32” 12мм
|
20
|
47,5
|
|
600.08 HG 13-45
|
1/2” 13мм
|
20
|
47,5
|
|
|
|
600.12 HG 13-45
|
13мм
|
28
|
54
|
|
600.12 HG 16-45
|
16мм
|
28
|
54
|

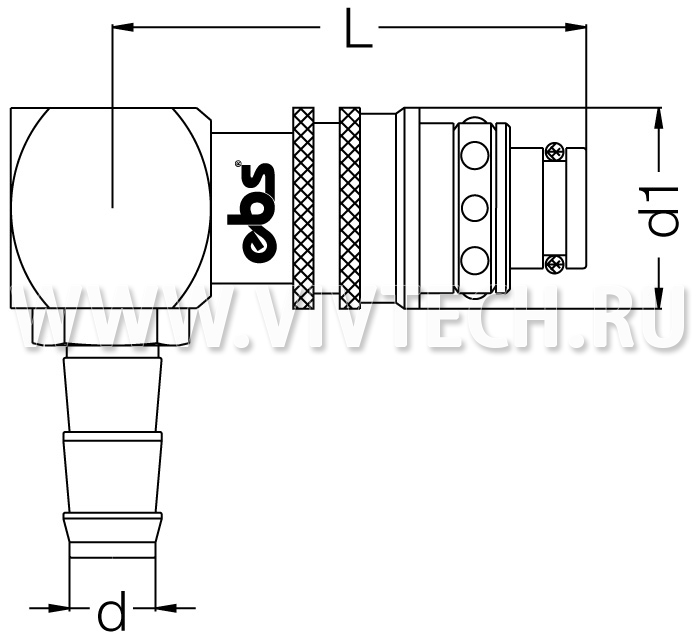

БРС ниппель / штуцер 900 под шланг
|
|
|
Артикул
|
d
|
d1
|
L
|
|
600.08 HG 06-90
|
1/4” 06мм
|
20
|
45,5
|
|
600.08 HG 08-90
|
5/16” 08мм
|
20
|
45,5
|
|
600.08 HG 10-90
|
3/8” 10мм
|
20
|
45,5
|
|
600.08 HG 12-90
|
15/32” 12мм
|
20
|
45,5
|
|
600.08 HG 13-90
|
1/2” 13мм
|
20
|
45,5
|
|
|
|
600.12 HG 13-90
|
13мм
|
28
|
54
|
|
600.12 HG 16-90
|
16мм
|
28
|
54
|
БРС ниппель / штуцер под шланг ёлочка
|
|
|
Артикул
|
d
|
d1
|
L
|
|
600.08 FG 10
|
3/8” 10мм
|
20
|
66
|
|
600.08 FG 13
|
1/2” 13мм
|
20
|
66
|
|
|
|
600.12 FG 13
|
13мм
|
28
|
71
|
|
600.12 FG 16
|
16мм
|
28
|
82
|
БРС ниппель / штуцер 900 под шланг ёлочка
|
|
|
Артикул
|
d
|
d1
|
L
|
|
600.08 FG 10-90
|
3/8” 10мм
|
20
|
45,5
|
|
600.08 FG 13-90
|
1/2” 13мм
|
20
|
45,5
|
|
|
|
600.12 FG 13-90
|
13мм
|
28
|
54
|
|
600.12 FG 16-90
|
16мм
|
28
|
54
|
БРС муфта / розетка с внешней резьбой
|
|
|
Артикул
|
d
|
d1
|
L1
|
L2
|
d2
|
L
|
SW
|
|
600.08 ER 10
|
BSPT 1/8”
|
21
|
21
|
8
|
17,5
|
31
|
6
|
|
600.08 ER 13
|
BSPT 1/4”
|
21
|
21
|
10
|
17,5
|
33
|
8
|
|
600.08 ER 7
|
BSPT 3/8”
|
21
|
21
|
11
|
-
|
24
|
8
|
|
600.08 NR 10
|
NPT 1/8”
|
21
|
21
|
7
|
17,5
|
31
|
1/4”
|
|
600.08 NR 13
|
NPT 1/4”
|
21
|
21
|
10
|
17,5
|
33
|
5/16”
|
|
600.08 NR 17
|
NPT 3/8”
|
21
|
21
|
11
|
-
|
24
|
5/16”
|
|
600.08 ER M10-1
|
M10x1,0
|
21
|
21
|
10
|
17,5
|
31
|
6
|
|
600.08 ER M10
|
M10x1,5
|
21
|
21
|
10
|
17,5
|
31
|
6
|
|
600.08 ER M12
|
M12x1,75
|
21
|
21
|
11
|
17,5
|
31
|
6
|
|
600.08 ER M14
|
M14x1,5
|
21
|
21
|
11
|
17,5
|
31
|
6
|
|
|
|
600.12 ER 17
|
BSPT 3/8”
|
32
|
28
|
-
|
25
|
41
|
10
|
|
600.12 ER 21
|
BSPT 1/2”
|
32
|
28
|
-
|
25
|
44
|
14
|
|
600.12 ER 26
|
BSPT 3/4”
|
32
|
13
|
-
|
-
|
32
|
14
|
|
600.12 NR 17
|
NPT 3/8”
|
32
|
28
|
-
|
25
|
41
|
3/8
|
|
600.12 NR 21
|
NPT 1/2”
|
32
|
28
|
-
|
25
|
44
|
9/16
|
|
600.12 NR 26
|
NPT 3/4”
|
32
|
13
|
-
|
-
|
32
|
9/16
|
БРС муфта / розетка с внутренней резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
600.08 DR 10
|
BSPT 1/8”
|
21
|
39
|
6
|
|
600.08 DR 13
|
BSPT 1/4”
|
21
|
39
|
6
|
|
600.08 DR N10
|
NPT 1/8”
|
21
|
39
|
6
|
|
600.08 DR N13
|
NPT 1/4”
|
21
|
39
|
6
|
|
|
|
600.12 DR N17
|
BSPT 3/8”
|
21
|
49
|
12
|
|
600.12 DR N21
|
BSPT 1/2”
|
21
|
50
|
12
|
БРС муфта / розетка 45° с наружной резьбой
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
600.08 ER 10-45
|
BSPT 1/8”
|
21
|
18,5
|
16,5
|
19
|
|
600.08 ER 13-45
|
BSPT 1/4”
|
21
|
18,5
|
16,5
|
19
|
|
600.08 ER 17-45
|
BSPT 3/8”
|
21
|
18,5
|
16,5
|
19
|
|
|
|
600.08 ER N13-45
|
BSPT 1/4”
|
21
|
18,5
|
16,5
|
19
|
БРС муфта / розетка 90° с наружной резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
600.08 ER 10-90
|
BSPT 1/8”
|
21
|
22
|
23
|
20
|
|
600.08 ER 13-90
|
BSPT 1/4”
|
21
|
22
|
25
|
20
|
|
600.08 ER 17-90
|
BSPT 3/8”
|
21
|
22
|
26
|
20
|
|
|
|
600.08 ER N13-90
|
BSPT 1/4”
|
21
|
22
|
27
|
20
|

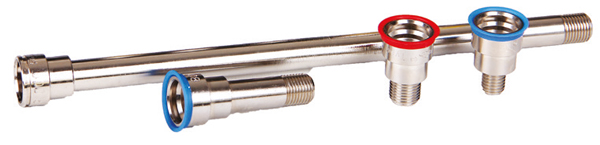

БРС муфта / розетка удлинённая с наружной резьбой
|
|
|
|
Артикул
|
d
|
L
|
L1
|
L2
|
d1
|
SW
|
|
600.08 UR 10-50
|
BSP 1/8”
|
50
|
26
|
21
|
21
|
6
|
|
600.08 UR 10-100
|
BSP 1/8”
|
100
|
60
|
21
|
21
|
6
|
|
600.08 UR 10-150
|
BSP 1/8”
|
150
|
60
|
21
|
21
|
6
|
|
600.08 UR 13-50
|
BSP 1/4”
|
50
|
27
|
21
|
21
|
6
|
|
600.08 UR 10-100
|
BSP 1/4”
|
100
|
60
|
21
|
21
|
6
|
|
600.08 UR 10-150
|
BSP 1/4”
|
150
|
60
|
21
|
21
|
6
|
|
600.08 UR 10-200
|
BSP 1/4”
|
200
|
60
|
21
|
21
|
6
|
БРС муфта / розетка удлинённая с наружной резьбой
|
|
|
Артикул
|
d
|
L min/max
|
L1
|
L2
|
d2
|
B1
|
B
|
d1
|
SW
|
|
600.08 ER10-100
|
BSPT 1/8”
|
33/100
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
6
|
|
600.08 ER10-150
|
BSPT 1/8”
|
100/150
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
6
|
|
600.08 ER10-200
|
BSPT 1/8”
|
150/200
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
6
|
|
600.08 ER10-250
|
BSPT 1/8”
|
200/250
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
6
|
|
600.08 NR10-100
|
NPT 1/8”
|
33/100
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
1/4”
|
|
600.08 NR10-150
|
NPT 1/8”
|
100/150
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
1/4”
|
|
600.08 NR10-200
|
NPT 1/8”
|
150/200
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
1/4”
|
|
600.08 NR10-250
|
NPT 1/8”
|
200/250
|
23
|
L-5,5
|
21
|
22
|
11
|
10,2
|
1/4”
|
|
600.08 ER13-100
|
BSPT 1/4”
|
33/100
|
23
|
L-7,5
|
21
|
22
|
14
|
13,5
|
8
|
|
600.08 ER13-150
|
BSPT 1/4”
|
100/150
|
23
|
L-7,5
|
21
|
22
|
14
|
13,5
|
8
|
|
600.08 ER13-200
|
BSPT 1/4”
|
150/200
|
23
|
L-7,5
|
21
|
22
|
14
|
13,5
|
8
|
|
600.08 ER13-250
|
BSPT 1/4”
|
200/250
|
23
|
L-7,5
|
21
|
22
|
14
|
13,5
|
8
|
|
600.08 NR13-100
|
NPT 1/4”
|
33/100
|
23
|
L-5,5
|
21
|
22
|
14
|
13,5
|
1/4”
|
|
600.08 NR13-150
|
NPT 1/4”
|
100/150
|
23
|
L-5,5
|
21
|
22
|
14
|
13,5
|
1/4”
|
|
600.08 NR13-200
|
NPT 1/4”
|
150/200
|
23
|
L-5,5
|
21
|
22
|
14
|
13,5
|
1/4”
|
|
600.08 NR13-250
|
NPT 1/4”
|
200/250
|
23
|
L-5,5
|
21
|
22
|
14
|
13,5
|
1/4”
|

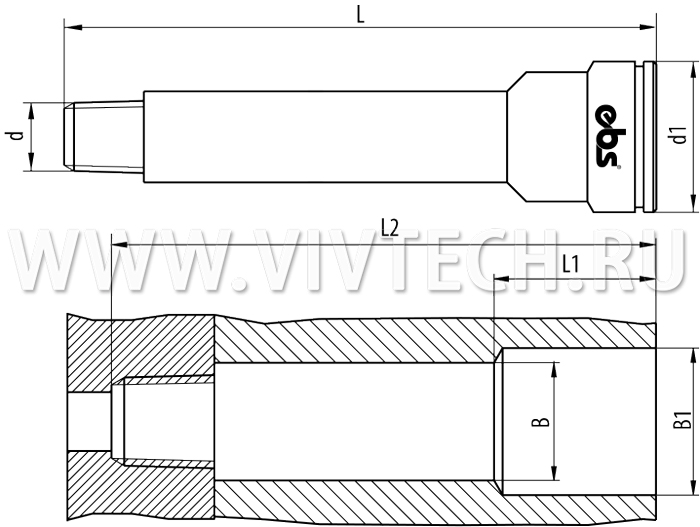

БРС муфта / розетка удлинённая с наружной резьбой
|
|
|
Артикул
|
d
|
L
|
L1
|
L2
|
d1
|
B1
|
B
|
d1
|
SW
|
|
600.08 BU 10-50
|
10,2
|
50
|
23
|
L-5,5
|
21
|
22
|
11
|
11
|
6
|
|
600.08 BU 10-100
|
10,2
|
100
|
23
|
L-5,5
|
21
|
22
|
11
|
11
|
6
|
|
600.08 BU 10-150
|
10,2
|
150
|
23
|
L-5,5
|
21
|
22
|
11
|
11
|
6
|
|
600.08 BU 10-200
|
10,2
|
200
|
23
|
L-5,5
|
21
|
22
|
11
|
11
|
6
|
|
600.08 BU 10-250
|
10,2
|
250
|
23
|
L-5,5
|
21
|
22
|
11
|
11
|
6
|
|
600.08 BU 13-50
|
13,5
|
50
|
23
|
L-7,5
|
21
|
22
|
11
|
14
|
8
|
|
600.08 BU 13-100
|
13,5
|
100
|
23
|
L-7,5
|
21
|
22
|
11
|
14
|
8
|
|
600.08 BU 13-150
|
13,5
|
150
|
23
|
L-7,5
|
21
|
22
|
11
|
14
|
8
|
|
600.08 BU 13-200
|
13,5
|
200
|
23
|
L-7,5
|
21
|
22
|
14
|
14
|
8
|
|
600.08 BU 13-250
|
13,5
|
250
|
23
|
L-7,5
|
21
|
22
|
14
|
14
|
8
|
|
600.08 BU 17-150
|
3/8”
|
150
|
43
|
L-5,5
|
32
|
33,5
|
14
|
18
|
14
|
|
600.08 BU 17-200
|
3/8”
|
200
|
43
|
L-5,5
|
32
|
33,5
|
14
|
18
|
14
|
|
600.08 BU 17-250
|
3/8”
|
250
|
43
|
L-5,5
|
32
|
33,5
|
14
|
18
|
14
|
|
600.08 BU 21-150
|
1/2”
|
150
|
43
|
L-7,5
|
32
|
33,5
|
14
|
22
|
14
|
|
600.08 BU 21-200
|
1/2”
|
200
|
43
|
L-7,5
|
32
|
33,5
|
14
|
22
|
14
|
|
600.08 BU 21-250
|
1/2”
|
250
|
43
|
L-7,5
|
32
|
33,5
|
14
|
22
|
14
|
БРС соединитель / розетка с муфтами
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
|
600.08 KPR 125
|
11x1.5
|
20
|
54
|
125
|
|
600.08 KPR 250
|
11x1.5
|
20
|
54
|
250
|
|
600.08 KPR 500
|
11x1.5
|
20
|
54
|
500
|
Подготовка труб
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
|
600.08 DG 00
|
11x1.5
|
20
|
64
|
54
|
Подготовка труб
|
|
|
Артикул
|
d
|
d1
|
L
|
|
BRU 1115 x 1000
|
11
|
8
|
100
|
Условные обозначения:
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|

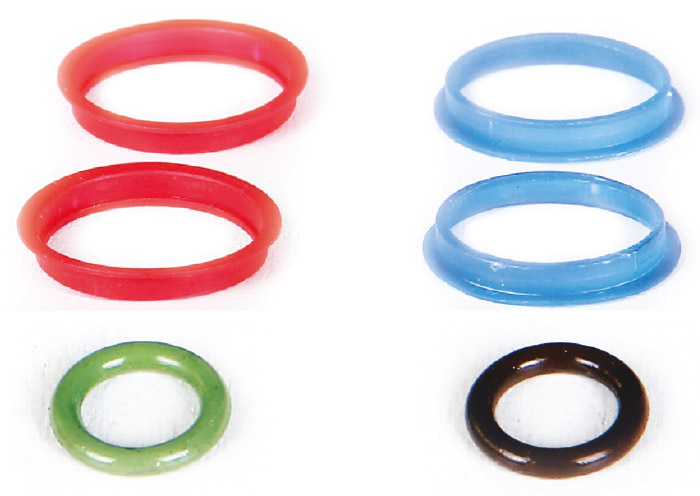

Запасное уплотнительное кольцо
- 600.08 N
- 600.12 N
- 600.08 V
- 600.12 V
Цветовое идентификационное кольцо для розетки
- 600.08 KB - синее
- 600.08 KB - красное
Цветовое идентификационное кольцо для ниппеля
- 600.08 SB - синее
- 600.08 SB - красно
Особенности подключения быстроразъемных соединений EBS 600
В серии EBS 600 представлены быстросъемные муфты и ниппели для различных способов подключения. В ассортимент входят прямые и угловые элементы под шланг, в том числе исполнения под углом 45° и 90°, а также соединения типа «ёлочка».
Для монтажа в трубопроводных системах предусмотрены муфты с наружной резьбой BSPT и NPT, а также метрическими резьбовыми присоединениями. Выбор конкретного артикула зависит от диаметра шланга или трубы, типа резьбы и конфигурации контура.
По конструкции запорного механизма доступны три варианта: проходная муфта с проходным ниппелем для полного протока, самоуплотняющаяся муфта с проходным ниппелем и соединение с клапанами в обоих элементах. Последний вариант позволяет перекрывать поток при разъединении муфты и ниппеля.
Аналоги Stäubli RPL и подбор БРС EBS 600
Быстроразъемные соединения EBS 600 предназначены для замены и подбора аналогов Stäubli RPL. На странице представлены обозначения RPL06, RPL08, RPL10 и RPL12, а также серии 600.06, 600.08, 600.10 и 600.12. Для сопоставления также указаны компоненты серии U100: U100.06, U100.08, U100.10 и U100.12.
При подборе замены важно сверять не только обозначение серии, но и тип соединения, присоединительные размеры, конструкцию клапана и материал уплотнений. Это позволяет подобрать муфту и ниппель для существующей системы без ошибок при соединении элементов.
Область применения быстроразъемных соединений EBS 600
БРС EBS 600 используются в системах регулирования температуры с горячей и холодной водой, контурах охлаждения пресс-форм и промышленного оборудования. Такие соединения востребованы на предприятиях по переработке пластмасс, где необходимо быстро подключать и отключать линии охлаждения при обслуживании и смене оснастки.
Цветовые кольца помогают различать контуры горячей и холодной воды. Различные варианты подключения позволяют подобрать соединения под компоновку оборудования и требования к монтажу.
Купить быстроразъемные соединения EBS 600 в ВИВТЕХ
Компания ВИВТЕХ предлагает быстроразъемные соединения для воды серии EBS 600 — аналоги Stäubli RPL. В ассортименте представлены муфты, ниппели, шланговые и резьбовые исполнения для систем охлаждения и терморегулирования пресс-форм.
Для подбора БРС сообщите типоразмер, способ подключения, необходимую конструкцию клапана, рабочее давление и температуру среды. Специалисты ВИВТЕХ помогут подобрать подходящие соединения и проверить совместимость с установленными компонентами.
