Варианты исполнения и артикулы БРС EBS 602
Стандартный тип
|
|
602.06
|
602.07
|
602.09
|
602.12
|
602.16
|
|
|
|
|
|
|
|
|
Номинальный диаметр, мм
|
6
|
7
|
9
|
12
|
16
|
|
Максимальное рабочее давление, бар
|
50
|
50
|
50
|
50
|
50
|
|
Рабочая температура, 0C
|
-10°C +200°C
|
-10°C +200°C
|
-10°C +200°C
|
-10°C +200°C
|
-10°C +200°C
|

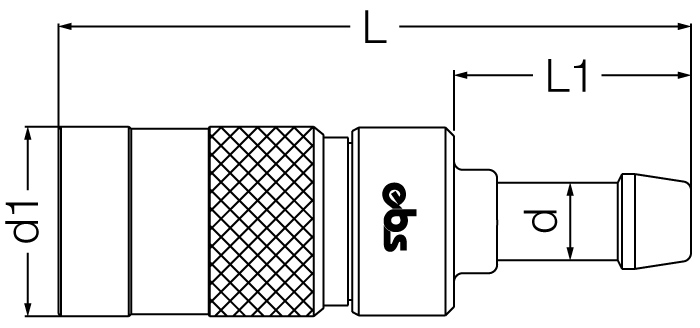

БРС муфта / розетка под шланг
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
|
602.06 HGB 10
|
10
|
22
|
78,5
|
28
|
|
602.07 HGB 10
|
10
|
22
|
78,5
|
28
|
|
602.09 HGB 10
|
13
|
28
|
115
|
28
|
БРС муфта / розетка под шланг c безхомутовым соединением
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
|
602.06 FGB 10
|
10
|
22
|
74,5
|
24
|
|
602.07 FGB 10
|
10
|
22
|
74,5
|
24
|
|
602.09 FGB 10
|
13
|
28
|
115
|
24
|
БРС муфта / розетка 90° под шланг EBS 602
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
L2
|
SW
|
|
602.06 HGB 10-90
|
10
|
22
|
55,5
|
28
|
58,5
|
20
|
|
602.07 HGB 10-90
|
10
|
22
|
55,5
|
28
|
58,5
|
20
|
|
602.09 HGB 10-90
|
13
|
28
|
57
|
28
|
66,5
|
24
|
БРС муфта / розетка 90° под шланг без хомута EBS 602
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
L2
|
SW
|
|
602.06 FGB 10-90
|
10
|
22
|
55,5
|
28
|
58,5
|
20
|
|
602.07 FGB 10-90
|
10
|
22
|
55,5
|
28
|
58,5
|
20
|
|
602.09 FGB 10-90
|
13
|
28
|
57
|
28
|
66,5
|
24
|
БРС муфта / розетка с внутренней резьбой BSP и NPT
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
602.06 DGB 13
|
BSP 1/4”
|
22
|
61
|
20
|
|
602.07 DGB 13
|
BSP 1/4”
|
22
|
61
|
20
|
|
602.09 DGB 17
|
BSP 3/8”
|
28
|
75,5
|
24
|
|
602.12 DGB 21
|
BSP 3/8”
|
28
|
103
|
27
|
|
602.06 NGB 13
|
NPT 1/4”
|
22
|
61
|
20
|
|
602.07 NGB 13
|
NPT 1/4”
|
22
|
61
|
20
|
|
602.09 NGB 17
|
NPT 3/8”
|
28
|
75,5
|
24
|
|
602.12 NGB 21
|
NPT 1/2”
|
44
|
105
|
27
|
БРС муфта / розетка с наружной резьбой BSP
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
602.06 EGB 13
|
BSP 1/4”
|
22
|
59
|
11
|
20
|
|
602.07 EGB 13
|
BSP 1/4”
|
22
|
59
|
11
|
20
|
|
602.09 EGB 17
|
BSP 3/8”
|
28
|
80
|
12
|
24
|
|
602.09 EGB 21
|
BSP 1/2”
|
28
|
84
|
14
|
24
|
БРС муфта / розетка с наружной метрической резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
602.06 EGB M16-10
|
M16x1,5
|
22
|
59
|
11
|
20
|
602.07 EGB M16-10
|
M16x1,5
|
22
|
59
|
11
|
20
|
|
602.09 EGB M18-12
|
M18x1,5
|
28
|
80
|
12
|
24
|
|
602.12 EGB M20-14
|
M20x1,5
|
28
|
84
|
14
|
24
|
БРС муфта / розетка с наружной резьбой NPT
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
602.06 EGB N13
|
NPT 1/4”
|
22
|
60
|
13
|
20
|
|
602.07 EGB N13
|
NPT 1/4”
|
22
|
59
|
12
|
20
|
|
602.09 EGB N17
|
NPT 3/8”
|
28
|
83
|
14
|
24
|
БРС муфта / розетка 90° с внутренней резьбой BSP
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
602.06 DGB 13-90
|
BSP 1/4”
|
22
|
49
|
24
|
20
|
|
602.07 DGB 13-90
|
BSP 1/4”
|
22
|
49
|
24
|
20
|
|
602.09 DGB 17-90
|
BSP 3/8”
|
28
|
74,5
|
31,5
|
24
|
БРС муфта / розетка 90° с наружной резьбой BSP
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
602.06 EGB 13-90
|
BSP 1/4”
|
22
|
49
|
13
|
20
|
|
602.07 EGB 13-90
|
BSP 1/4”
|
22
|
49
|
13
|
20
|
|
602.09 EGB 17-90
|
BSP 3/8”
|
28
|
74,5
|
19.5
|
24
|
БРС муфта / розетка 90° с наружной метрической резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
L1
|
SW
|
|
602.06 EGB M16-10-90°
|
M16x1,5
|
22
|
49
|
13
|
20
|
|
602.07 EGB M16-10-90°
|
M16x1,5
|
22
|
49
|
13
|
20
|
|
602.09 EGB M18-12-90°
|
M16x1,5
|
28
|
74,5
|
19.5
|
24
|
БРС ниппель / штуцер с внутренней резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
602.06 DRB 13
|
BSP 1/4”
|
55
|
17
|
|
602.07 DRB 13
|
BSP 1/4”
|
55
|
17
|
|
602.09 DRB 17
|
BSP 3/8”
|
71
|
23
|
|
602.09 DRB 13
|
NPT 3/8”
|
71
|
23
|
|
602.12 DRB 21
|
BSP 1/2”
|
90
|
30
|
|
602.12 DRB 21
|
NPT 1/2”
|
90
|
30
|
БРС ниппель / штуцер с наружной резьбой — удлинённое исполнение
|
|
|
|
Артикул
|
d
|
L
|
SW
|
602.06 ORB 13x80
|
BSP 1/4”
|
82
|
17
|
602.06 ORB 13x110
|
BSP 1/4”
|
110
|
17
|
602.07 ORB 13x80
|
BSP 1/4”
|
110
|
17
|
602.07 ORB 13x110
|
BSP 1/4”
|
110
|
17
|
БРС ниппель / штуцер с наружной резьбой BSPT и NPT
|
|
|
|
Артикул
|
d
|
L
|
SW
|
602.06 ERB 13
|
BSPT 1/4”
|
40
|
17
|
|
602.06 ERB N13
|
NPT 1/4”
|
40
|
17
|
|
602.07 ERB 13
|
BSPT 1/4”
|
40
|
17
|
|
602.07 ERB N13
|
NPT 1/4”
|
40
|
17
|
|
602.09 ERB 17
|
BSPT 3/8”
|
56
|
23
|
|
602.09 ERB N17
|
NPT 3/8”
|
58
|
23
|
|
602.12 ERB 21
|
BSPT 1/2”
|
74
|
30
|
|
602.12 ERB N21
|
NPT 1/2”
|
74
|
30
|
БРС ниппель / штуцер 90° с наружной метрической резьбой
|
|
|
|
Артикул
|
d
|
L
|
L1
|
L2
|
SW
|
|
602.06 ERB M16-10-90°
|
M16x1,5-Ø10
|
45
|
24
|
11
|
17
|
БРС ниппель / штуцер 90° с наружной резьбой BSP
|
|
|
|
Артикул
|
d
|
L
|
L1
|
SW
|
|
602.06 ORB 13-90
|
BSP 1/4”
|
50
|
34,5
|
17
|
|
602.07 ORB 13-90
|
BSP 1/4”
|
50
|
34,5
|
17
|
Условные обозначения клапанов БРС EBS 602
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические характеристики БРС EBS 602
Технические характеристики БРС EBS 602
-
Номинальный диаметр протока: 6, 7, 9, 12 и 16 мм.
-
Максимальное рабочее давление: до 50 бар.
-
Материал стандартного исполнения: латунь.
-
Материал специального исполнения: нержавеющая сталь.
-
Материалы уплотнений: NBR, FPM (Viton), EPDM и FFKM в зависимости от исполнения.
-
Варианты подключения: под шланг, с внутренней и наружной резьбой.
-
Конструкция клапана: проходная, с односторонним или двухсторонним перекрытием потока.
Допустимые температура и давление зависят от типоразмера, материала корпуса, уплотнений и условий эксплуатации. При подборе соединения необходимо учитывать характеристики рабочей среды и проверять параметры конкретного артикула.
Подключение и подбор муфт и ниппелей EBS 602
В серии EBS 602 представлены быстроразъемные муфты и ниппели для подключения шлангов и трубопроводов. Для шлангов доступны прямые исполнения, а также муфты под углом 90° и варианты с безхомутовым соединением. Резьбовые исполнения позволяют подключать БРС непосредственно к элементам промышленного оборудования.
В ассортимент входят муфты с внутренней и наружной резьбой, ниппели с различными вариантами резьбового присоединения, а также угловые элементы. В зависимости от артикула предусмотрены резьбы BSP, BSPT, NPT и метрические присоединения.
При выборе быстроразъемного соединения важно учитывать диаметр протока, тип и размер резьбы, присоединительные размеры и конструкцию клапана. Для замены уже установленного БРС следует сопоставлять конкретные артикулы муфты и ниппеля, поскольку одинаковый номинальный диаметр не гарантирует полной взаимозаменяемости.
БРС EBS 602 с двойным клапаном
В ассортименте представлены проходные соединения без клапана, варианты с односторонним клапаном и исполнения с двухсторонним перекрытием потока.
Проходная муфта и ниппель обеспечивают полный проток рабочей среды. В соединениях с односторонним клапаном поток перекрывается со стороны муфты. При двухстороннем перекрытии клапаны расположены в обоих элементах, что помогает уменьшить утечку жидкости при разъединении.
Для систем, в которых необходимо регулярно отключать технологические линии, конструкция с двойным клапаном позволяет сократить потери рабочей среды при обслуживании оборудования. Конкретные особенности и допустимые условия эксплуатации необходимо проверять по выбранному исполнению.
Область применения быстроразъемных соединений EBS 602
Быстроразъемные соединения EBS 602 применяются в системах охлаждения и терморегулирования пресс-форм, на предприятиях по переработке пластмасс, а также в технологических контурах с горячей и холодной водой и другими совместимыми жидкостями.
Благодаря рабочему давлению до 50 бар серия подходит для систем, в которых требуется компактное соединение с высокой допустимой нагрузкой. В зависимости от материала корпуса и уплотнений возможно применение с различными рабочими средами, если их совместимость подтверждена технической документацией.
Купить быстроразъемные соединения EBS 602 в ВИВТЕХ

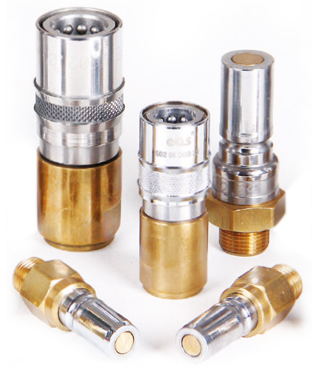

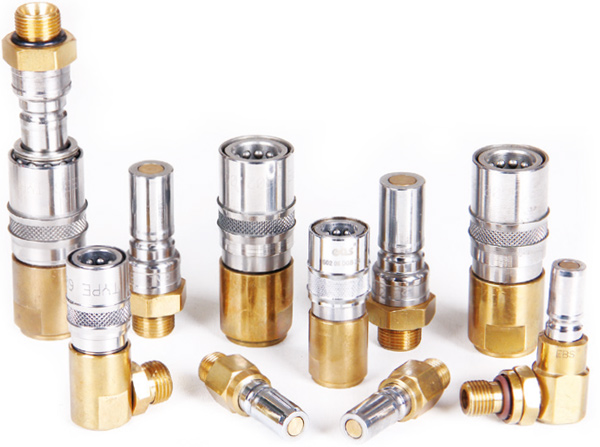

Компания ВИВТЕХ предлагает быстроразъемные соединения для воды серии EBS 602 — аналоги Staubli CBI для охлаждения и терморегулирования промышленного оборудования. В ассортименте представлены муфты, ниппели, резьбовые и шланговые исполнения различных типоразмеров.
Для подбора БРС сообщите необходимый диаметр протока, тип подключения, конструкцию клапана, рабочее давление и температуру среды. Специалисты ВИВТЕХ помогут подобрать подходящие компоненты и проверить их совместимость с установленным оборудованием.
