Перегородки TKS используются в системах охлаждения пресс-форм. Это прямые элементы без резьбы, предназначенные для установки в соответствии с конструкцией охлаждающего канала. Корпус выполнен из латуни MS58, уплотнения изготовлены из Viton.
В ассортименте представлены диаметры 10, 15, 20 и 25 мм. Доступные длины и монтажные размеры различаются в зависимости от типоразмера. Для выбора нужного артикула используйте таблицу технических характеристик на странице. Указанный производителем максимальный температурный диапазон составляет 180 °C.
Перед покупкой важно проверить диаметр канала, требуемую длину и размеры посадочного места. Также следует учитывать рабочую температуру и состояние уплотнения. Сверяйте все параметры с таблицей, поскольку геометрия отдельных исполнений TKS различается.
Если стандартные размеры не соответствуют конструкции пресс-формы, специалисты ВИВТЕХ могут рассмотреть запрос на изготовление по индивидуальному заказу. Для этого желательно предоставить чертёж, эскиз или образец детали.

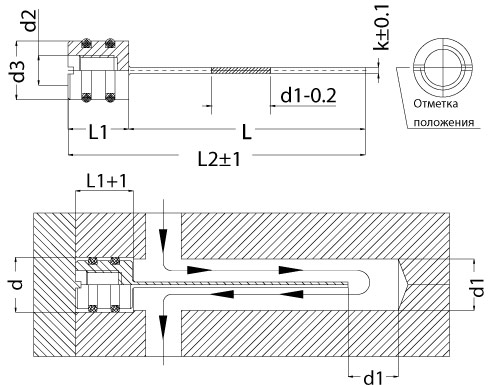

| Артикул | d1 | d | d2 | d3 | L | L1 | L2 | k |
|---|---|---|---|---|---|---|---|---|
| TKS 10x180 | 10 | 12 | M6 | 11,7 | 180 | 13 | 193 | 2,0 |
| TKS 15x150 | 15 | 16 | M8 | 11,7 | 150 | 16 | 166 | 2,4 |
| TKS 15x250 | 15 | 16 | M8 | 11,7 | 250 | 16 | 266 | 2,4 |
| TKS 15x300 | 15 | 16 | M8 | 11,7 | 300 | 16 | 316 | 2,4 |
| TKS 15x350 | 15 | 16 | M8 | 11,7 | 350 | 16 | 366 | 2,4 |
| TKS 20x150 | 20 | 22 | M12 | 21,7 | 150 | 20 | 170 | 2,4 |
| TKS 20x300 | 20 | 22 | M12 | 21,7 | 300 | 20 | 320 | 2,4 |
| TKS 25x150 | 25 | 26 | M16 | 25,7 | 150 | 22 | 172 | 2,4 |
| TKS 25x390 | 25 | 26 | M16 | 25,7 | 390 | 22 | 412 | 2,4 |
ВИВТЕХ предлагает перегородки TKS для охлаждения пресс-форм в нескольких типоразмерах. Для подбора сообщите диаметр, необходимую длину и условия эксплуатации. При наличии артикула укажите его в запросе, чтобы ускорить проверку совместимости.
