SONLY U1200TS — промышленный гидравлический термопластавтомат с усилием смыкания 1200 т (12 000 кН) для производства крупногабаритных пластиковых изделий методом литья под давлением.
Машина рассчитана на работу с крупными пресс-формами и большим объемом впрыска. Межколонное расстояние составляет 1250×1165 мм, максимальная толщина пресс-формы — 1300 мм, а максимальный ход открытия — 1310 мм.
Для SONLY U1200TS предусмотрены четыре варианта шнека диаметром 105, 115, 125 и 135 мм. Теоретический объем впрыска составляет от 4674 до 7725 см³, а теоретический вес впрыска полистирола — от 4300 до 7108 г.
Различные варианты шнека позволяют подобрать конфигурацию машины под массу изделия, используемый материал и требования технологического процесса. Максимальная скорость вращения шнека составляет 117 об/мин.
| Модель | U1200TS | ||||
| Международная спецификация | 8931 | ||||
| Шнек | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 105 | 115 | 125 | 135 |
| Отношение L/D | 24 | 22 | 20,2 | 18,7 | |
| Теоретический объем впрыска | см3 | 4674 | 5606 | 6623 | 7725 |
| Теоретический вес впрыска (PS) | г | 4300 | 5158 | 6094 | 7108 |
| Давление впрыска | мПа | 191,1 | 159,3 | 134,9 | 115,6 |
| Максимальная скорость вращения шнека | об/мин | 117 | |||
| Узел смыкания | |||||
| Усилие запирания | кН | 12000 | |||
|
Максимальное открытие пресс-формы |
мм | 1310 | |||
| Расстояние между колоннами | мм | 1250 х 1165 | |||
| Максимальная толщина пресс-формы | мм | 1300 | |||
| Минимальная толщина пресс-формы | мм | 530 | |||
| Максимальный ход толкателей | мм | 350 | |||
| Усилие толкателей | кН | 246 | |||
| Количество толкателей | шт | 20+1 | |||
| Другие характеристики | |||||
| Диаметр установочного отверстия | мм | 250 | |||
| Давление в системе | мПа | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45+55 | |||
| Мощность двигателя (версия с серводвигателем) | кВт | 55+55 | |||
| Мощность нагревательных элементов | кВт | 82 | |||
| Объем бака | л | 1400 | |||
| Вес | кг | 12000+42000 | |||
| Габаритные размеры | мм |
5200 х 2400 х 3300 7800 х 3100 х 2900 |
|||

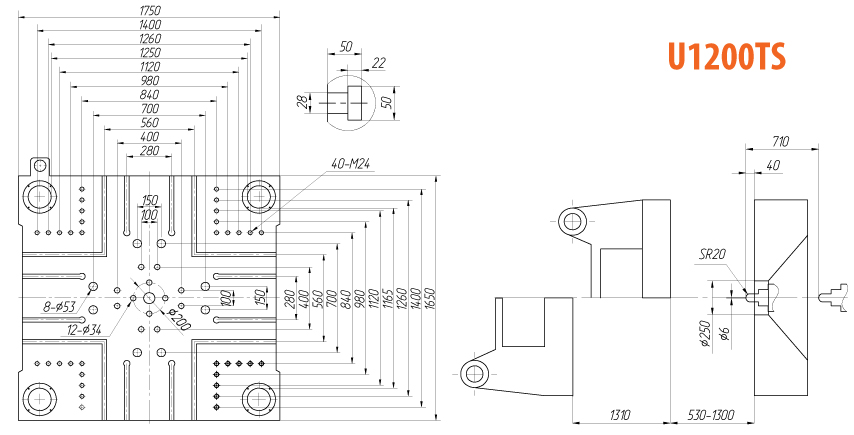

Размеры плит термопластавтомата SONLY U1200TS

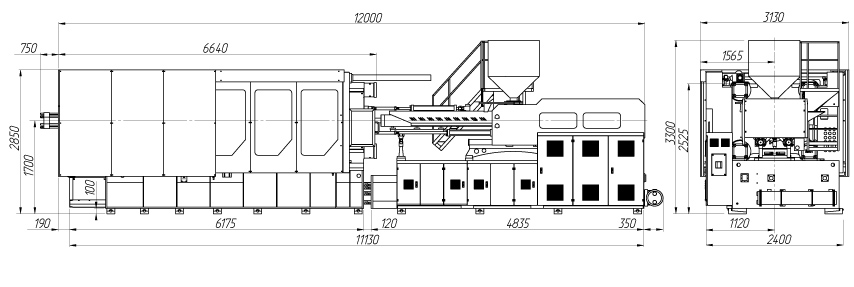

Габаритные размеры термопластавтомата SONLY U1200TS
SONLY U1200TS предназначен для крупносерийного производства больших пластиковых изделий. Машина рассчитана на работу с крупногабаритными пресс-формами и может применяться для изготовления массивных технических деталей, корпусов и других изделий с большим объемом впрыска.
Конфигурация ТПА выбирается с учетом массы изделия, типа материала, размеров пресс-формы и производительности линии. ВИВТЕХ помогает подобрать полный комплект оборудования для переработки полимеров, включая сушильные, загрузочные, дозирующие и охлаждающие системы.
