Быстросъемные соединения для воды EBS 590 DME EURO
БРС для воды EBS 590 проток 9 мм DME EURO
Быстросъемные соединения для воды EBS 590 DME EURO
БРС для воды EBS 590 проток 9 мм DME EURO
Оставить заявку скачать PDF
Главная Оборудование Быстроразъемные соединения Быстроразъемные соединения для воды

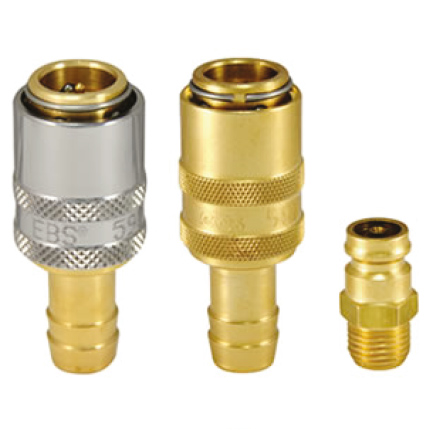

Быстросъемные соединения для воды международного стандарта EBS серия 590 (аналог DME EURO)

-

Описание:

  • Проток 9 мм
  • Рабочее давление: от 0 до 20 бар
  • Диапазон температур: от -5°C до +180°C, прокладки из Витона FPM (V)
  • Аналог DME EURO
  • DME: MK100, MK10, MK150, MK15, MK200, MK20 ST11, ST13, ST14 HASCO: Z81, Z811, Z80, Z801, Z801PL, Z808 FCPK: CH01, CH02, CH03, CH04, CH07, CH08, CH05, CH06, CH18, CH13, CH17, CH16, CH12, CH10, CH15
  • Материал стандартного исполнения муфты, ниппеля: Латунь
  • Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
  • Материал стандартного исполнения прокладок: Витон FPM (V)
  • Опции: замок безопасности
  • Область применения:
    • - В системах регулирования температуры с горячей или холодной водой
    - На паропроводе
    - Производство изделий из пластмасс
    - Производство изделий из стекла
    - Производство изделий из цветных металлов

Условные обозначения:

Без клапана Проходная муфта и проходной ниппель (полный проток)
Односторонний клапан Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
Двухсторонний клапан Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

БРС адаптер муфта/розетка


Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L SW
590 AUB 560 590 AU 560 5,5 9 23 13 58 45
590 AUB 590 590 AU 590 8 13 23 13 58 45

БРС адаптер муфты / розетки


Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L SW
590 AUB 509 560 AU 509 8 13 23 13 60 45

БРС адаптер муфты/розетки


Без клапана Без клапана
Артикул Артикул d d1 L
590 KGB 00 590 KG 00 13 23 56

БРС соединитель/розетка с муфтами


Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
590 KGB 125 590 KG 125 13 23 10x1 52 125
590 KGB 250 590 KG 250 13 23 10x1 52 250
590 KGB 500 590 KG 500 13 23 10x1 52 500

БРС штуцер/ниппель под шланг


Без клапана
Артикул d d1 d2 L L1
590 HR 10 10 9 13 40 23
590 HR 13 13 9 13 52 25

БРС штуцер/ниппель под шланг с соединением без хомута


Без клапана
Артикул d d1 d2 L L1
590 FHR 10 10 9 13 43 28
590 FHR 13 13 9 13 47 28

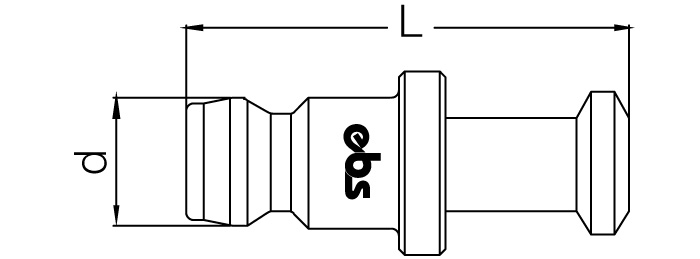

БРС штуцер/ниппель глухой


Без клапана
Артикул d L
590 KTR 00 13 20

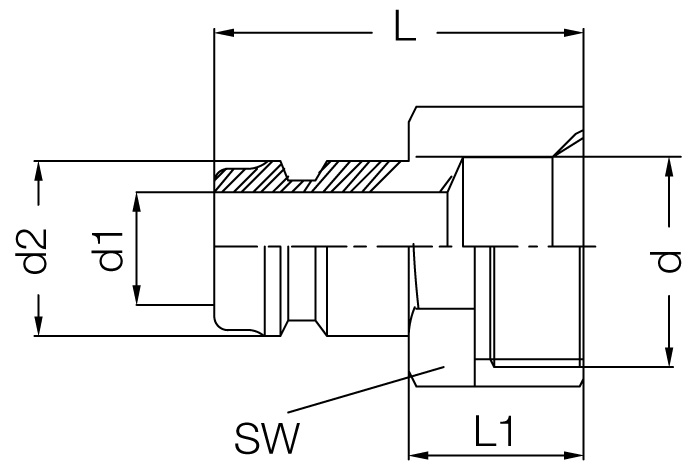

БРС штуцер/ниппель с внутренней резьбой


Без клапана
Артикул d d1 d2 SW L L1
590 DR 13 BSP 1/4” 9 13 16 28 9
590 DR 17 BSP 3/8” 9 13 19 28 9
590 DR 21 BSP 1/2” 9 13 23 28 9

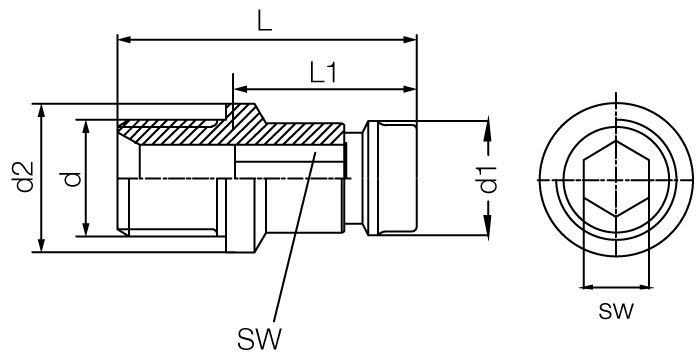

БРС штуцер/ниппель с внутренним шестигранником под ключ


Без клапана
Артикул d d1 d2 SW L L1
590 AER13 BSP 1/4” 13 13,5 8 26 17
590 AER 17 BSP 3/8” 13 17 8 26 17
590 AER M14 M14x1.,5 13 14,5 8 26 17

БРС штуцер/ниппель 90° с наружной резьбой


Без клапана
Артикул d d1 d2 SW L L1 L2
560 ER 13-90 BSP 1/4’’ 9 13 15 34 10 25
560 ER 17-90 BSP 3/8’’ 9 13 17 34 10 25
560 ER M14-90 M14X1,5 9 13 15 34 10 25

БРС штуцер/ниппель с клапаном и наружной резьбой


Без клапана
Артикул d d1 d2 SW L L1
590 ERB 13 BSP 1/4’’ 9 13 14 29 10
590 ERB 17 BSP 3/8’’ 9 13 17 29 10
590 ERB 21 BSP 1/2’’ 9 13 21 29 10
590 ERB M14 M14x1,5 9 13 17 29 10
590 ERB M16 M16x1,5 9 13 17 29 10

БРС штуцер/ниппель с внешней резьбой


Без клапана
Артикул d d1 d2 SW L L1
590 ER 10 BSP 1/8’’ 9 13 14 29 10
590 ER 13 BSP 1/4’’ 9 13 14 29 10
590 ER 17 BSP 3/8’’ 9 13 17 29 10
590 ER 21 BSP 1/2’’ 9 13 21 29 10
590 ER M8 M8X1,25 9 13 14 29 10
590 ER M10-1,5 M10X1,5 9 13 14 29 10
590 ER M10-1 M10X1,0 9 13 14 29 10
590 ER M12 M12X1,25 9 13 14 29 10
590 ER M14 M14X1,5 9 13 21 29 10
590 ER M16 M16X1,5 9 13 21 29 10

БРС штуцер/ниппель удлинительный с внешней резьбой


Без клапана
Артикул d d1 d2 SW L L1
590 ER 10-60 BSP 1/8’’ 9 13 14 60 20
590 ER 10-80 BSP 1/8’’ 9 13 14 80 20
590 ER 10-100 BSP 1/8’’ 9 13 14 100 20
590 ER 10-120 BSP 1/8’’ 9 13 14 120 20
590 ER 10-150 BSP 1/8’’ 9 13 14 150 20
590 ER 10-175 BSP 1/8’’ 9 13 14 175 20
590 ER 10-200 BSP 1/8’’ 9 13 14 200 20
590 ER 10-250 BSP 1/8’’ 9 13 14 250 20
590 ER 10-300 BSP 1/8’’ 9 13 14 300 20
590 ER 10-350 BSP 1/8’’ 9 13 14 350 20
590 ER 10-400 BSP 1/8’’ 9 13 14 400 20
590 ER 13-60 BSP 1/4’’ 9 13 14 60 20
590 ER 13-80 BSP 1/4’’ 9 13 14 80 20
590 ER 13-100 BSP 1/4’’ 9 13 14 100 20
590 ER 13-120 BSP 1/4’’ 9 13 14 120 20
590 ER 13-150 BSP 1/4’’ 9 13 14 150 20
590 ER 13-175 BSP 1/4’’ 9 13 14 175 20
590 ER 13-200 BSP 1/4’’ 9 13 14 200 20
590 ER 13-250 BSP 1/4’’ 9 13 14 250 20
590 ER 13-300 BSP 1/4’’ 9 13 14 300 20
590 ER 13-350 BSP 1/4’’ 9 13 14 350 20
590 ER 13-400 BSP 1/4’’ 9 13 14 400 20
590 ER 17-60 BSP 3/8’’ 9 13 14 60 20
590 ER 17-80 BSP 3/8’’ 9 13 14 80 20
590 ER 17-100 BSP 3/8’’ 9 13 14 100 20
590 ER 17-120 BSP 3/8’’ 9 13 14 120 20
590 ER 17-150 BSP 3/8’’ 9 13 14 150 20
590 ER 17-175 BSP 3/8’’ 9 13 14 175 20
590 ER 17-200 BSP 3/8’’ 9 13 14 200 20
590 ER 17-250 BSP 3/8’’ 9 13 14 250 20
590 ER 17-300 BSP 3/8’’ 9 13 14 300 20
590 ER 17-350 BSP 3/8’’ 9 13 14 350 20
590 ER 17-400 BSP 3/8’’ 9 13 14 400 20

БРС штуцер/ниппель удлинительный с внешней резьбой


БРС штуцер / ниппель удлинительный с внешней резьбой
Без клапана
Артикул d d1 d2 SW L L1
590 ER M8-60 M8x1,25 9 13 14 60 20
590 ER M8-80 M8x1,25 9 13 14 80 20
590 ER M8-100 M8x1,25’ 9 13 14 100 20
590 ER M8-120 M8x1,25’ 9 13 14 120 20
590 ER M8-150 M8x1,25 9 13 14 150 20
590 ER M8-175 M8x1,25 9 13 14 175 20
590 ER M8-200 M8x1,25 9 13 14 200 20
590 ER M8-250 M8x1,25 9 13 14 250 20
590 ER M8-300 M8x1,25 9 13 14 300 20
590 ER M8-350 M8x1,25 9 13 14 350 20
590 ER M8-400 M8x1,25 9 13 14 400 20
590 ER M10-60 M10x1,5 9 13 14 60 20
590 ER M10-80 M10x1,5 9 13 14 80 20
590 ER M10-100 M10x1,5 9 13 14 100 20
590 ER M10-120 M10x1,5 9 13 14 120 20
590 ER M10-150 M10x1,5 9 13 14 150 20
590 ER M10-175 M10x1,5 9 13 14 175 20
590 ER M10-200 M10x1,5 9 13 14 200 20
590 ER M10-250 M10x1,5 9 13 14 250 20
590 ER M10-300 M10x1,5 9 13 14 300 20
590 ER M10-350 M10x1,5 9 13 14 350 20
590 ER M10-400 M10x1,5 9 13 14 400 20
590 ER M12-60 M12x1,75 9 13 14 60 20
590 ER M12-80 M12x1,75 9 13 14 80 20
590 ER M12-100 M12x1,75 9 13 14 100 20
590 ER M12-120 M12x1,75 9 13 14 120 20
590 ER M12-150 M12x1,75 9 13 14 150 20
590 ER M12-175 M12x1,75 9 13 14 175 20
590 ER M12-200 M12x1,75 9 13 14 200 20
590 ER M12-250 M12x1,75 9 13 14 250 20
590 ER M12-300 M12x1,75 9 13 14 300 20
590 ER M12-350 M12x1,75 9 13 14 350 20
590 ER M12-400 M12x1,75 9 13 14 400 20
590 ER M14-60 M14x2 9 13 14 60 20
590 ER M14-80 M14x2 9 13 14 80 20
590 ER M14-100 M14x2 9 13 14 100 20
590 ER M14-120 M14x2 9 13 14 120 20
590 ER M14-150 M14x2 9 13 14 150 20
590 ER M14-175 M14x2 9 13 14 175 20
590 ER M14-200 M14x2 9 13 14 200 20
590 ER M14-250 M14x2 9 13 14 250 20
590 ER M14-300 M14x2 9 13 14 300 20
590 ER M14-350 M14x2 9 13 14 350 20
590 ER M14-400 M14x2 9 13 14 400 20
590 ER M16-60 M16x2 9 13 14 60 20
590 ER M16-80 M16x2 9 13 14 80 20
590 ER M16-100 M16x2 9 13 14 100 20
590 ER M16-120 M16x2 9 13 14 120 20
590 ER M16-150 M16x2 9 13 14 150 20
590 ER M16-175 M16x2 9 13 14 175 20
590 ER M16-200 M16x2 9 13 14 200 20
590 ER M16-250 M16x2 9 13 14 250 20
590 ER M16-300 M16x2 9 13 14 300 20
590 ER M106-350 M16x2 9 13 14 350 20
590 ER M16-400 M16x2 9 13 14 400 20
