Быстроразъемные соединения EBS 606 предназначены для подключения трубопроводов и шлангов большого диаметра в системах охлаждения и терморегулирования промышленного оборудования. Серия применяется там, где необходим высокий расход рабочей жидкости, быстрое соединение и разъединение магистралей, а также удобный доступ к оборудованию при обслуживании.
БРС EBS 606 являются аналогом быстроразъемных соединений Stäubli GPL и представлены в трех основных типоразмерах: DN 25, DN 33 и DN 50. Рабочее давление составляет до 10 бар. Соединения подходят для контуров подачи горячей и холодной воды, применяемых в системах терморегулирования пресс-форм и промышленного оборудования.
Быстроразъемные соединения EBS 606 рассматриваются в качестве аналога серии Stаubli GPL для систем с большим расходом жидкости. При подборе следует сопоставить номинальный диаметр, конструкцию муфты и ниппеля, присоединительные размеры, тип уплотнения и рабочие параметры.
Особое внимание необходимо уделять совместимости соединительных элементов и материалам, контактирующим с рабочей средой. Даже при совпадении типоразмеров конструктивные особенности разных производителей могут отличаться, поэтому перед заменой рекомендуется проверить конкретные артикулы.
|
||||||
| Артикул | d | d1 | SW | L | ||
| 606.25 DG 33 | BSP 1’’ | 57 | 41 | 57 | ||
| 606.33 DG 42 | BSP 1-1/4’’ | 65 | 50 | 62 | ||
| 606.50 DG 60 | BSP 2’’ | 89 | 70 | 70 | ||
|
|
||||||
| Артикул | d | d1 | SW | L | ||
| 606.25 DR 33 | BSP 1’’ | 45 | 41 | 61 | ||
| 606.33 DR 42 | BSP 1-1/4’’ | 55 | 50 | 66 | ||
| 606.50 DR 60 | BSP 2’’ | 75 | 71 | 78 | ||
|
|
|||||||

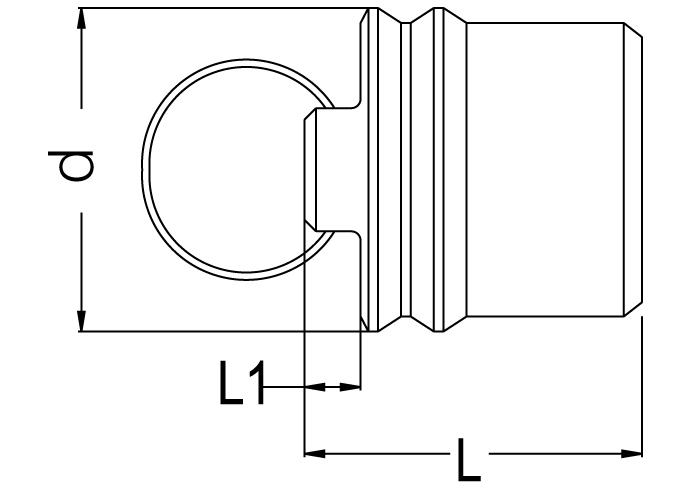

| Артикул | d | L1 | d1 | SW | L | ||
| 606.25 SHR 33 | BSP 1’’ | 19 | 35 | 40 | 70 | ||
| 606.33 SHR 42 | BSP 1-1/4’’ | 21 | 43 | 50 | 69 | ||
| 606.50 SHR 60 | BSP 2’’ | 25 | 55 | 70 | 85 | ||
|
|
||||||
| Артикул | d |
SW |
L1 | L2 | ||
| 606.25 NP 33 | BSP 1’’ | 50 | 19 |
19 |
||
| 606.33 NP 42 | BSP 1-1/4’’ | 52 | 21 | 21 | ||
| 606.50 NP 60 | BSP 2’’ | 65 | 25 | 25 | ||
|
|
||||||
| Артикул | d | L1 | L2 | |||
| 606.25 KG 33 | 34 | 41 |
10 |
|||
| 606.33 KG 42 | 42 | 46 | 10 | |||
| 606.50 KG 60 | 60 | 55 | 10 | |||
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
Для стандартного исполнения с уплотнениями NBR на странице указан температурный диапазон от −20 до +100 °C. Допустимые параметры специальных исполнений зависят от выбранных уплотнений и материалов. Перед заказом необходимо проверять характеристики конкретного артикула.
В серии EBS 606 предусмотрены быстроразъемные муфты и ниппели с резьбовым подключением, а также адаптеры для монтажа в трубопроводных системах. Ассортимент включает муфты с внутренней резьбой, ниппели с внутренней резьбой, адаптеры под шланг с наружной резьбой, переходники с наружной резьбой с обеих сторон и защитные заглушки для муфт.
В зависимости от типоразмера доступны присоединения BSP 1″, BSP 1¼″ и BSP 2″. Это позволяет подобрать компоненты для магистралей разного диаметра и организовать подключение к существующей системе охлаждения.
При выборе быстросъемного соединения важно учитывать размер проходного сечения, тип резьбы, рабочее давление, материал корпуса и уплотнений. Для корректной замены следует проверять совместимость конкретных муфты и ниппеля, а не только совпадение номинального диаметра.
Основное преимущество серии EBS 606 — полнопроходная конструкция, обеспечивающая высокий расход рабочей жидкости при подключении крупных магистралей. Муфта оснащается механизмом фиксации, который обеспечивает надежное соединение с ответным ниппелем.
В зависимости от исполнения системы БРС могут применяться с полным протоком, односторонним клапаном или двухсторонним перекрытием потока. Конфигурацию необходимо выбирать с учетом конструкции конкретной модели и требований к герметичности при разъединении.
Для обслуживания оборудования предусмотрены защитные заглушки, которые помогают закрыть соединение от загрязнений при хранении или отключении. Использование подходящих адаптеров упрощает интеграцию БРС в существующие трубопроводы.
БРС EBS 606 используются в системах терморегулирования промышленного оборудования, контурах охлаждения пресс-форм и магистралях подачи технологических жидкостей. Такие соединения особенно актуальны для оборудования, где требуется высокая пропускная способность и возможность быстро отсоединять крупные линии при обслуживании.
Серия может применяться на предприятиях по переработке пластмасс и в других отраслях промышленности, где используются контуры температурного контроля. Возможность работы с конкретной жидкостью, а также допустимые температура и давление должны подтверждаться характеристиками выбранного исполнения.
Компания ВИВТЕХ предлагает быстроразъемные соединения для воды EBS 606 — аналоги Stäubli GPL для систем терморегулирования и охлаждения промышленного оборудования. В ассортименте представлены муфты, ниппели, резьбовые адаптеры и защитные заглушки для крупных магистралей.
Для подбора БРС сообщите требуемый типоразмер, тип подключения, рабочее давление, температуру и состав рабочей среды. Специалисты ВИВТЕХ помогут подобрать подходящие компоненты и проверить совместимость с установленным оборудованием.
