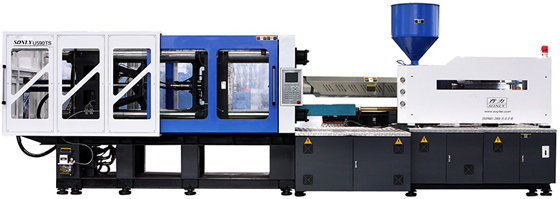

SONLY U610TS — мощный гидравлический термопластавтомат с усилием смыкания 610 тонн (6100 кН), предназначенный для производства крупногабаритных пластиковых изделий методом литья под давлением. Большое межколонное расстояние и увеличенный объем впрыска позволяют использовать оборудование с крупными пресс-формами и изготавливать изделия значительной массы.
Модель оснащается шнеком диаметром 85, 90 или 95 мм. В зависимости от выбранной конфигурации теоретический объем впрыска составляет 2388–2983 см³, а теоретическая масса впрыска полистирола — 2174–2715 г. Давление впрыска достигает 178,3 МПа.
Рабочая зона рассчитана на крупные пресс-формы: расстояние между колоннами составляет 885×810 мм, максимальная толщина пресс-формы — 850 мм, а максимальное открытие — 850 мм. Максимальный ход толкателей составляет 225 мм, усилие — 152 кН.
| Модель | U610TS | |||
| Международная спецификация | 4260 | |||
| Шнек | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 85 | 90 | 95 |
| Отношение L/D | 23,3 | 22 | 20,8 | |
| Теоретический объем впрыска | см3 | 2388 | 2678 | 2983 |
| Теоретический вес впрыска (PS) | г | 2174 | 2437 | 2715 |
| Давление впрыска | мПа | 178,3 | 159 | 142,7 |
| Максимальная скорость вращения шнека | об/мин | 126 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 6100 | ||
|
Максимальное открытие пресс-формы |
мм | 850 | ||
| Расстояние между колоннами | мм | 885 х 810 | ||
| Максимальная толщина пресс-формы | мм | 850 | ||
| Минимальная толщина пресс-формы | мм | 300 | ||
| Максимальный ход толкателей | мм | 225 | ||
| Усилие толкателей | кН | 152 | ||
| Количество толкателей | шт | 12+1 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 200 | ||
| Давление в системе | мПа | 16 | ||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45 | ||
| Мощность двигателя (версия с серводвигателем) | кВт | 30+45 | ||
| Мощность нагревательных элементов | кВт | 42 | ||
| Объем бака | л | 900 | ||
| Вес | кг | 25000 | ||
| Габаритные размеры | мм | 9200 х 2150 х 3100 | ||

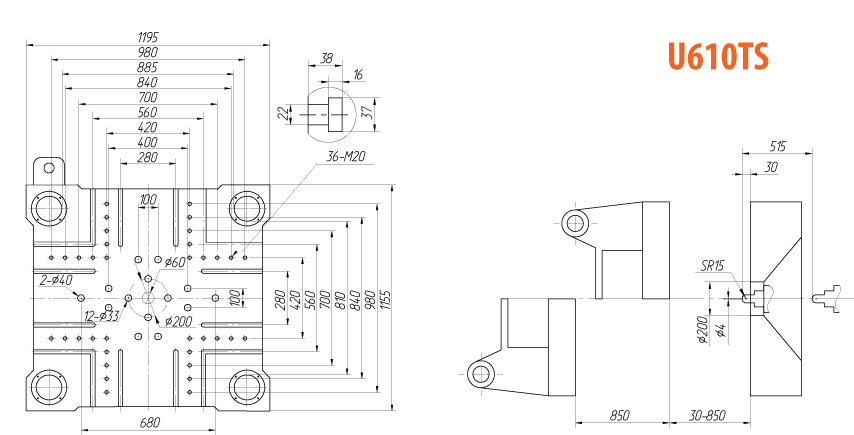

Размеры плит термопластавтомата SONLY U610TS

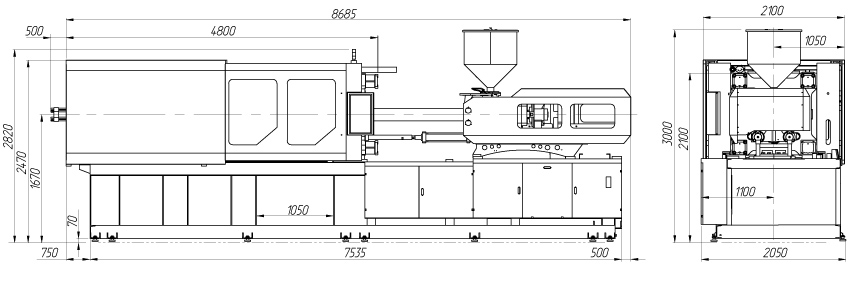

Габаритные размеры термопластавтомата SONLY U610TS
SONLY U610TS применяется для серийного выпуска крупных пластиковых деталей и изделий, требующих значительного объема впрыска и увеличенного рабочего пространства. Машина может использоваться в производстве технических компонентов, корпусов, деталей оборудования и продукции для различных отраслей промышленности.
При выборе конфигурации учитываются масса изделия, тип полимера, размеры пресс-формы и требуемая скорость производственного цикла. ВИВТЕХ может подобрать к ТПА комплект периферийного оборудования и средства автоматизации производственного процесса.
