Оросители и каскадные охладители серии OKS применяются в системах охлаждения пресс-форм. Эти элементы используются при организации подачи и направления охлаждающей жидкости в предусмотренных конструкцией узлах. Корпус изделий изготовлен из латуни MS58.
В каталоге представлены варианты с разными геометрическими параметрами и длинами. В таблице указаны артикулы, диаметры и размеры отдельных элементов. Для серии OKS в карточке указана максимальная рабочая температура до 135 °C.
При выборе необходимо сверить артикул, диаметр, длину и геометрию изделия с параметрами охлаждающего узла. Важно учитывать максимальную рабочую температуру и не переносить характеристики одного исполнения на другие изделия без проверки документации.
Для точного выбора ориентируйтесь на техническую таблицу на странице. Если требуется размер или исполнение, отличающееся от представленных, обратитесь к специалистам ВИВТЕХ для уточнения возможности изготовления по индивидуальному заказу.

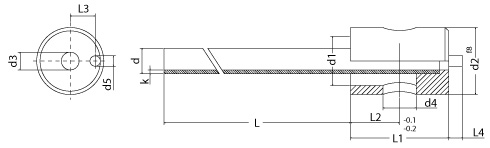

| Артикул | L | L1 | L2 | L3 | L4 | d | d1 | d2 | d3 | d4 | d5 | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OKS 10/2.6x0.3x100 100 | 100 | 16 | 9 | 3,5 | 2,5 | 2,6 | 4 | 10 | 2 | 4 | 2 | 0,3 |
| OKS 10/2.6x0.3x200 200 | 200 | 16 | 9 | 3,5 | 2,5 | 2,6 | 4 | 10 | 2 | 4 | 2 | 0,3 |
| OKS 10/3x0.3x100 100 | 100 | 16 | 9 | 3,5 | 2,5 | 3 | 5 | 10 | 2,4 | 4 | 2 | 0,3 |
| OKS 10/3x0.3x200 200 | 200 | 16 | 9 | 3,5 | 2,5 | 3 | 5 | 10 | 2,4 | 4 | 2 | 0,3 |
| OKS 10/4x0.5x100 100 | 100 | 16 | 9 | 3,5 | 2,5 | 4 | 6 | 10 | 3 | 4 | 2 | 0,5 |
| OKS 10/4x0.5x200 200 | 200 | 16 | 9 | 3,5 | 2,5 | 4 | 6 | 10 | 3 | 4 | 2 | 0,5 |
| OKS 12/5x0.5x160 160 | 160 | 18 | 9 | 4,5 | 2,5 | 5 | 8 | 12 | 4 | 6 | 2 | 0,5 |
| OKS 12/5x0.5x315 315 | 315 | 18 | 9 | 4,5 | 2,5 | 5 | 8 | 12 | 4 | 6 | 2 | 0,5 |
| OKS 16/6x0.5x160 160 | 160 | 18 | 9 | 6,0 | 2,5 | 6 | 12 | 16 | 5 | 6 | 2 | 0,5 |
| OKS 16/6x0.5x315 315 | 315 | 18 | 9 | 6,0 | 2,5 | 6 | 12 | 16 | 5 | 6 | 2 | 0,5 |
| OKS 18/8x1x160 160 | 160 | 18 | 9 | 7,0 | 2,5 | 8 | 14 | 18 | 6 | 6 | 2 | 0,5 |
| OKS 16/6x0.5x315 315 | 315 | 18 | 9 | 7,0 | 2,5 | 8 | 12 | 18 | 6 | 6 | 2 | 1,0 |
| OKS 20/10x1x160 | 160 | 20 | 10 | 8,0 | 2,5 | 10 | 16 | 20 | 8 | 8 | 2 | 1,0 |
| OKS 20/10x1x315 | 315 | 20 | 10 | 8,0 | 2,5 | 10 | 16 | 20 | 8 | 8 | 2 | 1,0 |
| OKS 25/12x1x160 | 160 | 25 | 13 | 9,5 | 3,0 | 12 | 20 | 25 | 10 | 10 | 2 | 1,0 |
| OKS 25/12x1x315 | 315 | 25 | 13 | 9,5 | 3,0 | 12 | 20 | 25 | 10 | 10 | 2 | 1,0 |
ВИВТЕХ предлагает оросители и каскадные охладители OKS для систем охлаждения пресс-форм. Чтобы подобрать подходящий вариант, укажите артикул или необходимые размеры. Чертёж или фотография существующего элемента помогут проверить соответствие посадочным параметрам.
