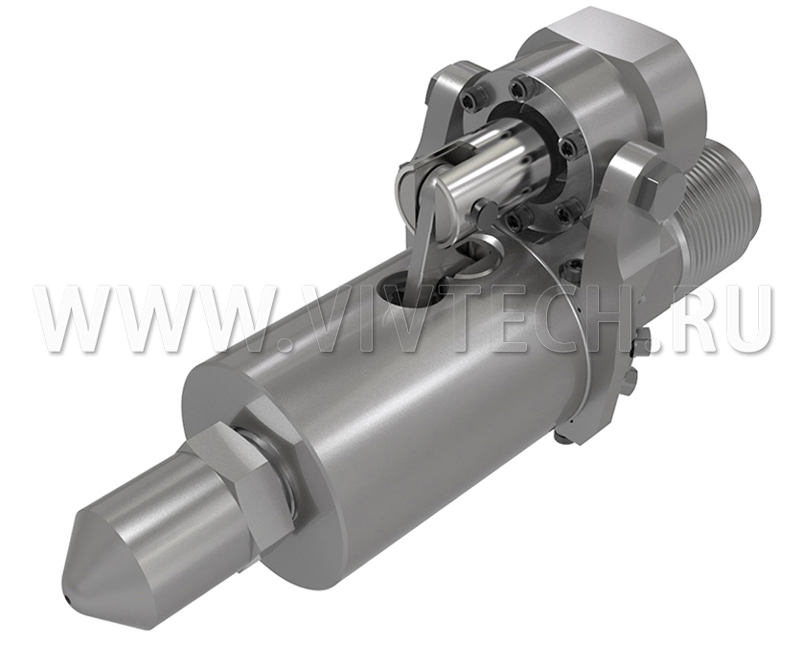

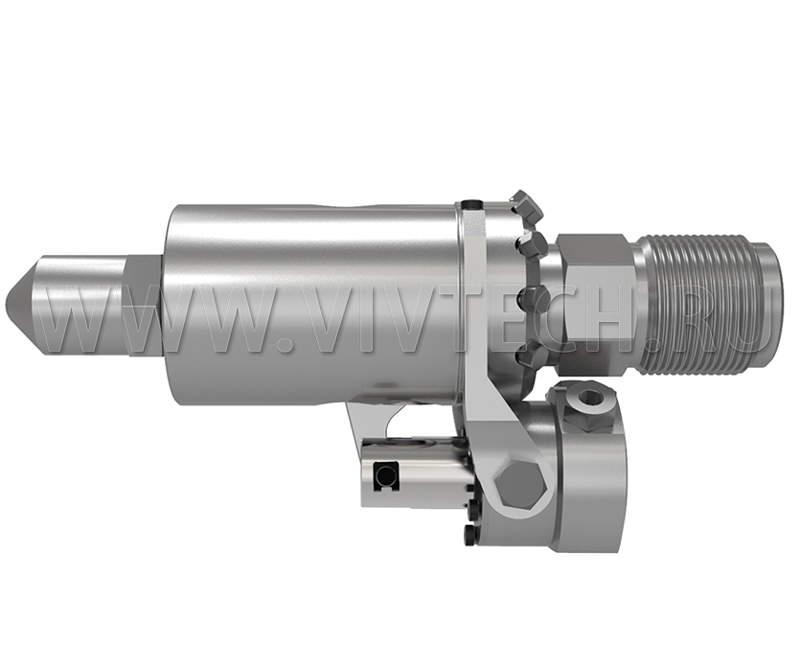

Поршневое запорное сопло RP предназначено для горизонтальных термопластавтоматов и применяется для предотвращения подтекания расплава после завершения впрыска. Пневматический механизм управляет запорным клапаном, обеспечивая открытие канала во время подачи материала и его закрытие после завершения впрыска.
Особенность RP — прямоточный канал для прохождения расплава с небольшим сопротивлением. Такая конструкция подходит для процессов с большой массой впрыска и высокими требованиями к производительности.

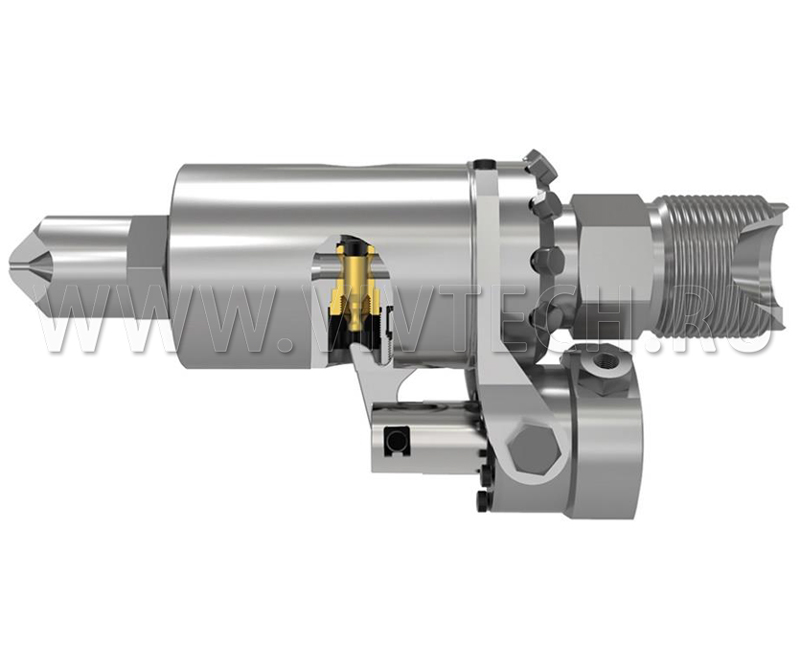

Запорный механизм приводится в действие сжатым воздухом. При открытии клапана расплав проходит через сопло по прямоточному каналу. После завершения впрыска механизм закрывается и перекрывает подачу материала, снижая риск вытекания расплава и образования нитей.
Конструкция позволяет синхронизировать дозирование шнека с открытием пресс-формы. Это помогает эффективнее использовать время цикла и повышать производительность оборудования при соответствующей настройке технологического процесса.

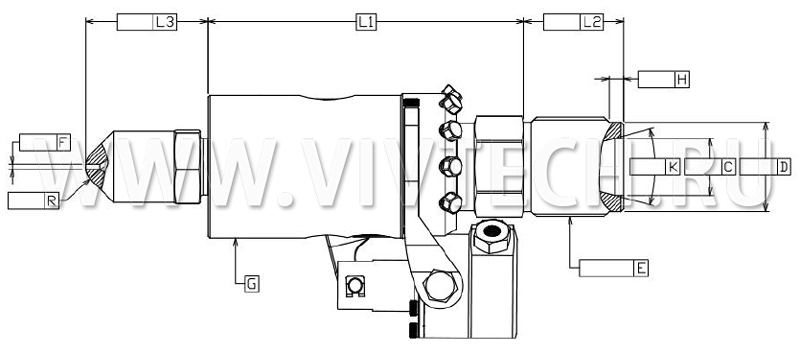

| Параметр | RP-I | RP-II | RP-III |
|---|---|---|---|
| Максимальная масса впрыска, г | 700 | 6000 | 30000 |
| Максимальный диаметр шнека, мм | Ø60 | Ø120 | Ø240 |
| Максимальное усилие смыкания, т | 300 | 1200 | 3000 |
| Длина корпуса L1, мм | 140 | 180 | 326 |
| Диаметр корпуса G, мм | Ø60 | Ø80 | Ø110 |
| Давление воздуха, bar | 6 | 8 | 10 |
| Максимальное давление впрыска, бар | 3000 | ||
| Максимальная температура, 0С | 400 | ||
| C | Входной диаметр |
| D | Центрирующий диаметр |
| E | Соединительная резьба |
| H | Центрирующая длина |
| L2 | Длина резьбы |
| L3 | Длина наконечника сопла |
| F | Диаметр отверстия сопла |
| R | Профиль наконечника — радиус или угол |
| K | Угол входа, если важен |
Сопла RP предназначены для горизонтальных термопластавтоматов с усилием смыкания от 100 до 3000 т. Они применяются в процессах, где важны надежное запирание канала, стабильная подача материала и сокращение производственного цикла.
Прямоточная конструкция особенно актуальна для больших масс впрыска, когда необходимо минимизировать сопротивление потоку расплава. Сопло может использоваться при производстве упаковки, пищевых контейнеров, автомобильных и электронных деталей, а также технических изделий массового производства.
В ассортименте представлены исполнения RP-I, RP-II и RP-III. Для них указана максимальная масса впрыска 700, 6000 и 30 000 г соответственно, а максимальный диаметр шнека составляет 60, 120 и 240 мм.
Длина корпуса и его диаметр различаются в зависимости от модели. При подборе необходимо учитывать усилие смыкания термопластавтомата, допустимые параметры впрыска, рабочую температуру и доступное монтажное пространство. Максимальное давление впрыска, указанное на странице, составляет 3000 бар, максимальная температура — 400 °C.
RP сочетает пневматическое управление запорным механизмом, прямоточный канал и возможность синхронизации операций дозирования с открытием пресс-формы. Закрытие канала после впрыска снижает риск подтекания материала, а конструкция с небольшим сопротивлением потоку подходит для процессов с высокой производительностью.
При необходимости сопло может использоваться совместно с фильтром или статическим смесителем, если конкретная конфигурация это допускает.
При подборе следует учитывать тип перерабатываемого полимера, максимальную массу впрыска, диаметр шнека, усилие смыкания машины и требования к скорости цикла. Также проверяются рабочее давление, температура и размеры соединения с пластикационным цилиндром.
Для заказа необходимы входной и центрирующий диаметры, соединительная резьба, длина резьбы и наконечника, диаметр выходного отверстия и форма профиля наконечника. Правильный подбор обеспечивает совместимость сопла с оборудованием и стабильную подачу расплава.
ВИВТЕХ поставляет поршневые запорные сопла RP для горизонтальных термопластавтоматов. Подбор выполняется с учетом массы впрыска, диаметра шнека, усилия смыкания, требований к производительности и присоединительных размеров.
Специалисты ВИВТЕХ помогут подобрать исполнение RP для конкретного ТПА и согласовать необходимые размеры по чертежу или техническим параметрам оборудования.
