Перегородки HSEP M предназначены для систем охлаждения пресс-форм с метрическим резьбовым подключением. Спиральное исполнение позволяет организовать направление потока охлаждающей жидкости внутри канала с учётом конструкции охлаждающего контура.
Материал корпуса — латунь MS58. В каталоге представлены варианты с резьбой M8×0,75, M10×1,0, M10×1,5, M12×1,5, M16×1,5, M20×1,5 и M24×2,0. Для каждого исполнения в таблице указаны артикул, резьба, длина и другие геометрические параметры.
Для правильного подбора необходимо учитывать диаметр и шаг метрической резьбы, глубину канала, общую длину перегородки и длину спиральной части. Эти параметры должны соответствовать конструкции пресс-формы и посадочному месту.
Перед заказом проверьте артикул и размеры по таблице характеристик. Если для оборудования требуется нестандартное исполнение, обратитесь к специалистам ВИВТЕХ: возможность изготовления по индивидуальному заказу согласовывается по чертежу, эскизу или образцу.
|

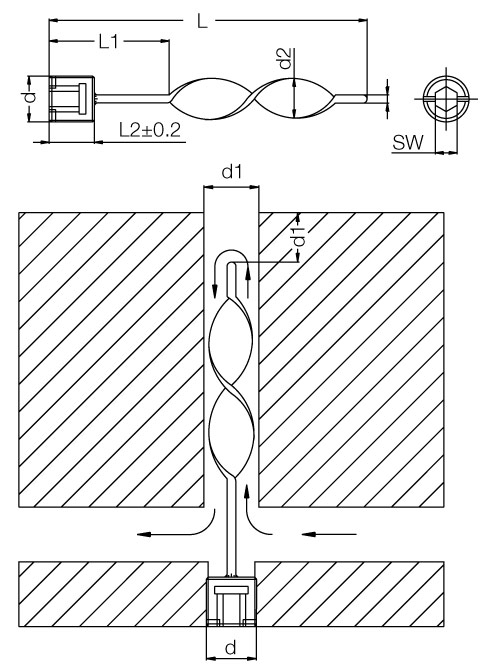

Метрическая резьба Артикул |
d | SW | d1 | d2 | L | L1 | L2 | k |
|---|---|---|---|---|---|---|---|---|
| HSEP M8.100 | 8x0,75 | 4 | 6 | 5,8 | 100 | 50 | 8 | 1,6 |
| HSEP M8.200 | 8x0,75 | 4 | 6 | 5,8 | 200 | 100 | 8 | 1,6 |
| HSEP M8.300 | 8x0,75 | 4 | 6 | 5,8 | 300 | 150 | 8 | 1,6 |
| HSEP M10.100 | 10x1,0 | 5 | 8 | 7,8 | 100 | 50 | 8 | 1,6 |
| HSEP M10.100.1.5 | 10x1,5 | 5 | 8 | 7,8 | 125 | 50 | 8 | 1,6 |
| HSEP M10.200 | 10x1,0 | 5 | 8 | 7,8 | 200 | 100 | 8 | 1,6 |
| HSEP M10.300 | 10x1,0 | 5 | 8 | 7,8 | 300 | 150 | 8 | 1,6 |
| HSEP M12.125 | 12x1,5 | 6 | 10 | 9,8 | 125 | 50 | 8 | 2,0 |
| HSEP M12.250 | 12x1,5 | 6 | 10 | 9,8 | 250 | 100 | 8 | 2,0 |
| HSEP M16.150 | 16x1,5 | 8 | 14 | 13,8 | 150 | 50 | 10 | 2,4 |
| HSEP M16.300 | 16x1,5 | 8 | 14 | 13,8 | 300 | 100 | 10 | 2,4 |
| HSEP M20.150 | 20x1,5 | 10 | 18 | 17,8 | 150 | 50 | 10 | 2,4 |
| HSEP M20.200 | 20x1,5 | 10 | 18 | 17,8 | 200 | 100 | 10 | 2,4 |
| HSEP M20.300 | 20x1,5 | 10 | 18 | 17,8 | 300 | 50 | 10 | 2,4 |
| HSEP M20.400 | 20x1,5 | 10 | 18 | 17,8 | 400 | 100 | 10 | 2,4 |
| HSEP M24.150 | 24x2,0 | 10 | 20 | 19,8 | 150 | 50 | 12 | 2,4 |
| HSEP M24.300 | 24x2,0 | 10 | 20 | 19,8 | 300 | 100 | 12 | 2,4 |
ВИВТЕХ предлагает спиральные перегородки HSEP M с метрической резьбой для систем охлаждения пресс-форм. Для подбора подходящего изделия сообщите размер и шаг резьбы, необходимую длину и параметры охлаждающего канала.
