Поворотный стол для обслуживания пресс-форм
Поворотный стол предназначен для удобства размыкания - смыкания штампов и пресс-форм на две части для проведения ремонта или обслуживания. Поворотные платформы, на которые устанавливаются матрица и пуансон, позволяют повернуть половинки пресс- формы в необходимое положение. Они вращаются на 360 градусов, с возможностью фиксации каждые 90 градусов. Размыкание происходит путем смещения одной из поворотных платформ вдоль направляющих качения. Поворотные столы существенно упрощают разборку и последующую сборку оснастки. Они сокращают трудоемкость и позволяют проводить работы безопасно для персонала. Допускается установка пресс-формы до 10 тонн.
До 3 тонн
До 3 тонн на колёсах

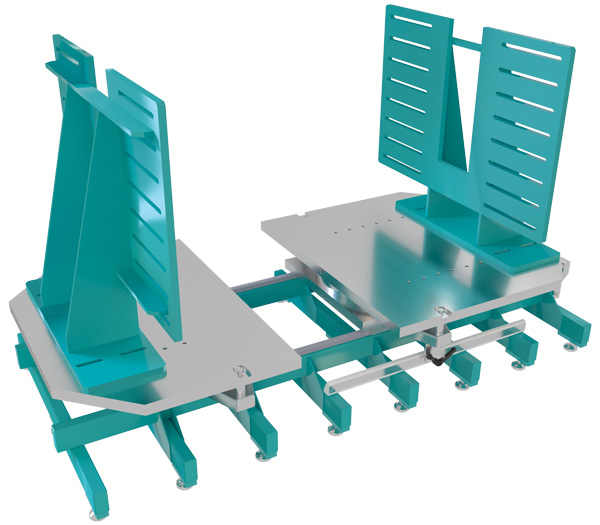

До 10 тонн с угольниками
Основные преимущества:
- Время на диагностику пресс-формы снижается. Она устанавливается на поворотные площадки, затем оператор раздвигает их и начинает работу;
- Простая работа с пресс-формой. Подъемное оборудование необходимо только лишь для установки и снятия пресс-формы со стола
- Безопасная работа. В течение всего времени по диагностике, профилактике и ремонту пресс-формы она располагается на столе;
- Разведение матрицы и пуансона производится с высокой точностью. При размыкании сохраняется их соосность. Это затруднительно добиться при разборе традиционным способом. Половинки пресс-формы перемещаются горизонтально на встречу друг другу при смыкании. В случае маловероятного заклинивания, они легко разводятся обратно. Традиционный способ разбора, с применением кран-балки, подразумевает опускание одной половинки пресс-формы на другую. Зачастую это приводит к заклиниванию, т.к. затруднительно подвести чётко параллельно половины друг к другу. Поэтому существует риск повреждения оснастки.
- Установка и разборка пресс-формы может быть осуществлена одним человеком.
Технические характеристики поворотных столов для обслуживания пресс-форм
| Модель |
Максимальный вес пресс-формы, кг |
Габариты стола (Д×Ш), мм |
Габариты каждой поворотной площадки (Д×Ш), мм |
Вес, кг |
| KFM 3000 | 3 000 | 1200 × 800 | 595 × 370 | 250 |
| KFM 5000 | 5 000 | 2000 × 950 | 950 × 590 | 720 |
| KFM 10000 | 10 000 | 2000 × 950 | 1200 × 600 | 1120 |

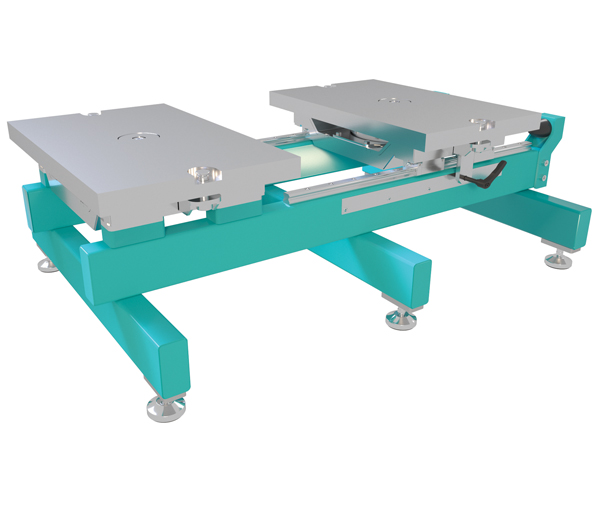

Поворотный стол с раздвинутыми платформами

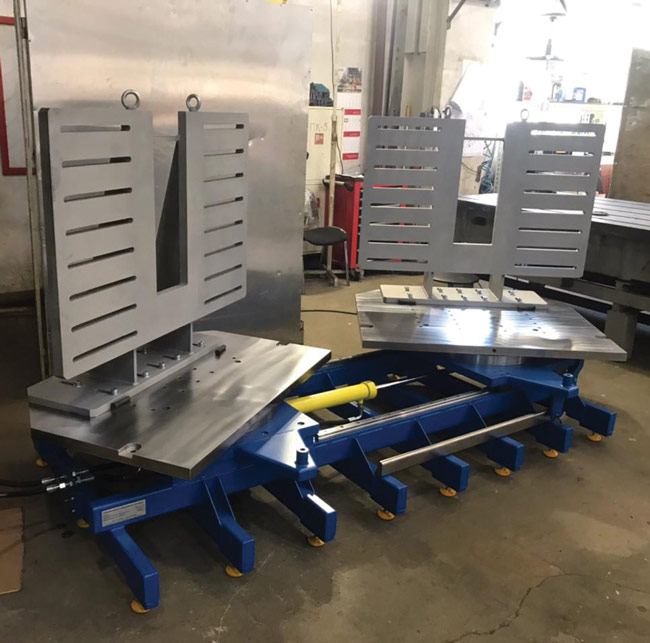

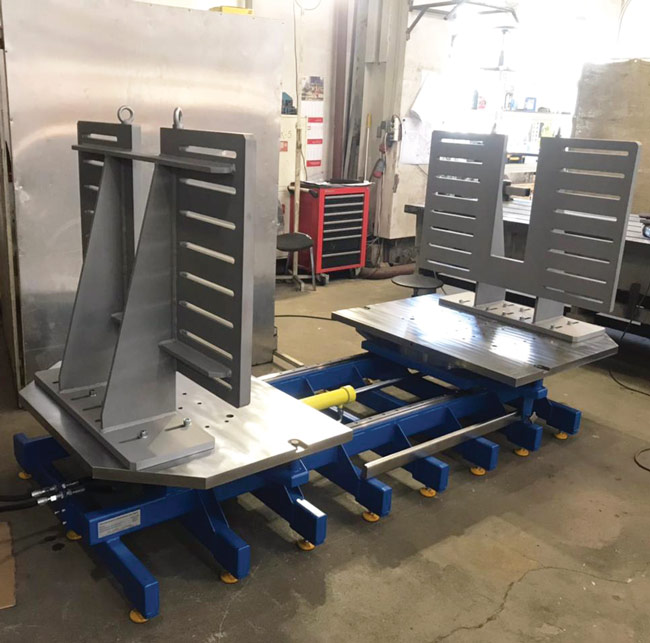

Стол для обслуживания пресс-форм с повёрнутыми платформами

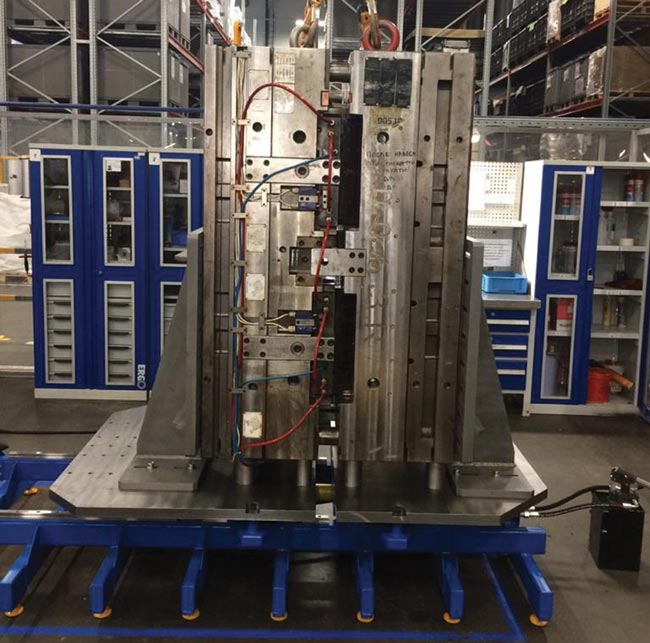

Поворотный стол с установленной прессформой

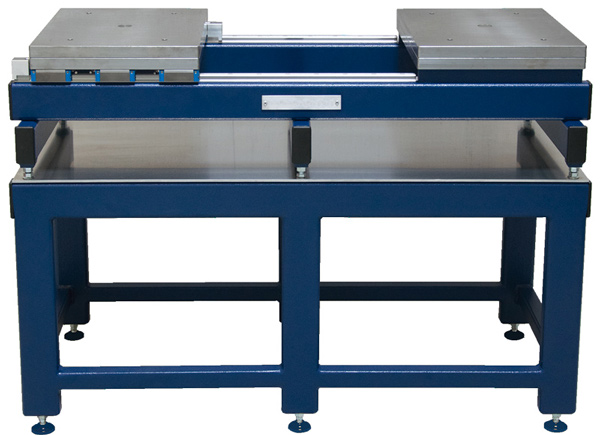

Стол для обслуживания пресс-форм DME OPTIM
Это новое поколение столов для обслуживания пресс-форм разработано для быстрого и безопасного раскрытия форм:
- Обеспечивает удобный доступ для обслуживания и ремонта пресс-форм
- Позволяет открыть пресс-форму и повернуть без использования такелажных инструментов
- Вращение на 360o каждой половины пресс-формы (фиксация на каждых 90o)
- Максимальная нагрузка 3000 кг
- Рабочая высота 850 мм
АРТИКУЛ: OPTIM 2530-850AL
Комплект стола DME OPTIM для обслуживания пресс-форм включает:
- Стол с поворотными плитами
- Платформа
- Инструментальная плита
Характеристики стола для обслуживания пресс-форм DME OPRIM
- Максимальная нагрузка: 3000 кг
- Длина Ширина Высота: 1200 х 600 х 850 мм
- Размеры поворотной плиты: 500 x 350 мм
- Ход открытия: 450 мм

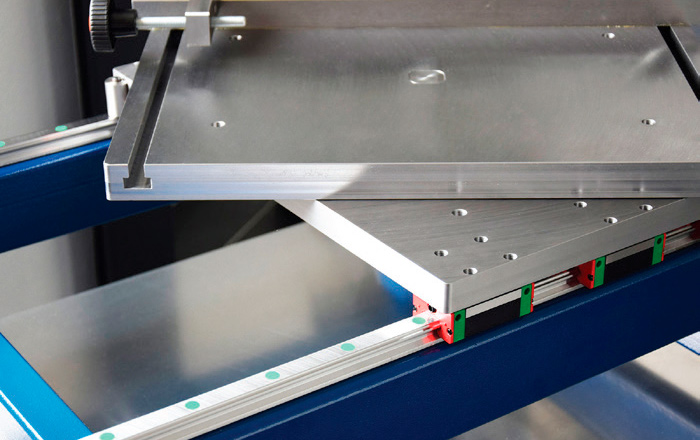

Поворотные площадки стола для обслуживания пресс-форм DME OPTIM

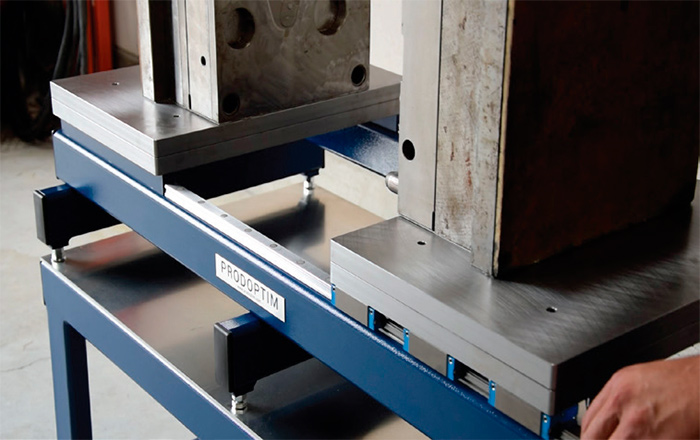

Пресс-форма установленная на стол для обслуживания DME OPTIM
