Быстроразъемные соединения для воды EBS cерия 601

Быстросъемный штуцер и муфтa для пресс-форм EBS 601

Характеристики:

  • Проток 6 - 38 мм
  • Рабочее давление: от 0 до 16 бар
  • Диапазон температур в зависимости от материала прокладок:
    • - Нитрил NBR -20°C + 100°C
    - Фторкаучук Витон FPM - от -10°C до + 180°C

  • Материал стандартного исполнения муфты: Латунь
  • Материал стандартного исполнения ниппеля: Латунь / нержавеющая сталь
  • Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
  • Материал стандартного исполнения прокладок: Витон FPM (V)
  • Материал специального исполнения прокладок: Этилен-пропиленый каучук (EPDM), Перфторкаучук (FFKM)
  • Область применения:
    • - В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
    - На паропроводе
    - Производство изделий из пластмасс
>

Стандартный тип

601.06 601.09 602.12 602.16 602.20602.25602.38
Проток, мм 6 9 12 16 20 2538
Максимальное рабочее давление, бар 16 16 16 16 161616
Рабочая температура, 0C -20°C +100°C -20°C +100°C -20°C +100°C -20°C +100°C -10°C +100°C -10°C +100°C -10°C +100°C

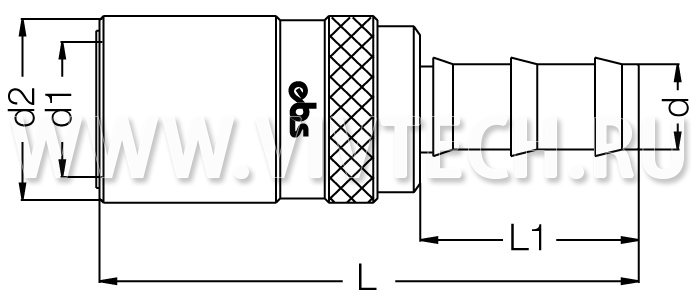

БРС муфта / розетка под шланг

БРС муфта / розетка под шланг EBS 601
Артикул Артикул d d2 d1 L L1
601.06 HGB 08 601.06 HG 08 08 19 9,5 60 23
601.09 HGB 12 601.09 HG 12 12 25 14 69,5 28
601.12 HGB 13 601.12 HG 13 13 31 18 82 28
601.12 HGB16 601.12 HG16 16 31 18 82 28
601.16 HGB 16 601.16 HG 16 16 32 22,5 109 28
601.16 HGB 19 601.16 HG 19 19 38 22,5 114 33

БРС муфта / розетка под шланг с безхомутовым соединением

БРС муфта / розетка под шланг EBS 601
Артикул Артикул d d2 d1 L L1
601.06 FGB 10 601.06 FG 10 10 19 9,5 60 24
601.09 FGB 10 601.09 FG 10 10 25 14 69,5 24
601.09 FGB 13 601.09 FG 13 13 25 18 69,5 28
601.12 FGB 13 601.12 FG 13 13 31 18 92 38
601.16 FGB 16 601.16 FG 16 16 38 22,5 109 38
601.16 FGB 19 601.16 FG 19 19 38 22,5 109 38

БРС муфта / розетка 45° под шланг EBS 601

БРС муфта / розетка 45° под шланг EBS 601
Артикул Артикул d d2 d1 L L1
601.06 HGB 08-450 601.06 HG 08-45° 08 19 9,5 59 23

БРС муфта / розетка 90° под шланг EBS 601

БРС муфта / розетка 90° под шланг EBS 601
Артикул Артикул d d2 d1 L L1
601.06 HGB 08-900 601.06 HG 08-90° 08 19 9,5 59 23
601.09 HGB 10-900 601.09 HGB 10-900 10 25 14 60 28
601.09 HGB 12-900 601.09 HGB 12-900 12 25 14 65 28
601.12 HGB 16-900 601.12 HGB 16-900 16 31 18 82 28
601.16HGB 19-900 601.16HGB 19-900 19 38 22,5 132 60

БРС муфта / розетка 90° под шланг EBS 601

БРС муфта / розетка 90° с внутренней резьбой EBS 601
Артикул Артикул d d2 d1 L SW
601.06 DGB 13 601.06 DG 13 BSP 1/4” 19 9,5 46 17
601.06 DGB N13 601.06 DG N13 NPT1/4” 19 9,5 46 17
601.06 DGB 17 601.06 DG 17 BSP 3/8” 25 14 53 22
601.06 DGB N17 601.06 DG N17 NPT3/8” 25 14 53 22
601.06 DGB 21 601.06 DG 21 BSP 1/2” 31 18 67 27
601.06 DGB N21 601.06 DG N21 NPT1/2” 31 18 67 27
601.06 DGB 26 601.06 DG 26 BSP 3/4” 38 22,5 90 35
601.06 DGB N26 601.06 DG N26 NPT3/4” 38 22,5 90 35

БРС муфта / розетка 45° с внутренней резьбой

БРС муфта / розетка с внутренней резьбой
Артикул Артикул d d2 L
601.06 DGB 13-45° 601.06 DG 13-45° BSP 1/4” 19 59

БРС муфта / розетка 90° с внутренней резьбой

БРС муфта / розетка с внутренней резьбой
Артикул Артикул d d2 L
601.06 DGB 13-90° 601.06 DG 13-90° BSP 1/4” 19 59
601.06 DGB N13-90° 601.06 DG N13-90° NPT 1/4” 19 59
601.09 DGB 17-90° 601.09 DG 17-90° BSP 3/8” 25 65
601.09 DGB N17-90° 601.09 DG N17-90° NPT 3/8” 25 65
601.12 DGB 21-90° 601.12 DG 21-90° BSP 1/2” 31 82
601.12 DGB N21-90° 601.12 DG N21-90° NPT 1/2” 31 82

БРС муфта / розетка прямая с внешней резьбой

БРС муфта / розетка с внутренней резьбой
Артикул Артикул d d1 L L1 SW
601.06 EGB 13 601.06 EG 13 BSP 1/4” 19 55 10 17
601.09 EGB 17 601.09 EG 17 BSP 3/3” 25 61 11 22
601.12 EGB 21 601.12 EG 21 BSP 1/2” 31 72 14 27
601.16 EGB 26 601.16 EG 26 BSP 3/4” 38 115,5 14 32

БРС муфта / розетка 90° с внешней резьбой

БРС муфта / розетка с внутренней резьбой
Артикул Артикул d d1 L L1 SW
601.06 EGB 13-90° 601.06 EG 13-90° BSP 1/4” 19 55 10 17
601.09 EGB 17-90° 601.09 EG 17-90° BSP 3/3” 25 61 11 22
601.12 EGB 21-90° 601.12 EG 21-90° BSP 1/2” 31 72 14 27
601.16 EGB 26-90° 601.16 EG 26-90° BSP 3/4” 38 115,5 14 32

БРС штуцер / ниппель с внутренним шесигранником под ключ

БРС штуцер / ниппель под шестигранник
Артикул d d1 L L1 SW
601.06 ER 10 BSPT 1/8” 10 31 7,5 5
601.06 ER 13 BSPT 1/4” 13 35 13 5
601.06 ER N10 NPT 1/8” 10 31 7,5 5
601.06 ER N13 NPT 1/4” 13 35 13 5
601.09 ER 13 BSPT 1/4” 13 34 10 8
601.09 ER 17 BSPT 3/8” 17 36 11 8
601.09 ER N13 NPT 1/4” 13 34 11 8
601.09 ER N17 NPT 3/8” 17 36 11 8
601.12 ER N17 BSPT 3/8” 17 39 13 10

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой
Артикул d d1 L SW
601.06 RRB 10 BSPT 1/8” 45 7 17
601.06 RRB 13 BSPT 1/4” 45 9 17
601.09 RRB 13 BSPT 1/4” 51 9 19
601.09 RRB 17 BSPT 3/8” 48 10 20
601.12 RRB 17 BSPT 3/8” 63,5 10 24
601.12 RRB 21 BSPT 1/2” 62 12 24
601.16 RRB 26 BSPT 3/4” 81 14 32

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой
Артикул d d1 L SW
601.06 ERB 10 NPT 1/8” 45 10 17
601.06 ERB 13 NPT 1/4” 45 11 17
601.09 ERB 13 NPT 1/4” 52 13 19
601.09 ERB 17 NPT 3/8” 48,5 13 19
601.12 ERB 17 NPT 3/8” 62 13 24
601.12 ERB 21 NPT 1/2” 62 15 24
601.16 ERB 26 NPT 3/4” 81 19 32

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой
Артикул d d1 L SW
601.06 ERB 17 BSP 3/8” 26 10 19
601.09 ERB 21 BSP 1/2” 25 12 22
601.12 ERB 26 BSP 3/4” 30 16 27
601.16 ERB 33 BSP 1” 38 24 32

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внутренней резьбой
Артикул d L SW
601.06 DRB 13 BSP 1/4” 47 17
601.06 DRB N13 NPT 1/4” 47 17
601.09 DRB 13 BSP 1/4” 48,5 19
601.09 DRB N13 NPT 1/4” 48,5 19
601.12 DRB 17 BSP 3/8” 49 22
601.12 DRB N21 NPT 3/8” 85 27
601.16 DRB 26 BSP 3/4” 81 32
601.16 DRB N26 NPT 3/4” 81 32

БРС штуцер / ниппель с наружной резьбой

БРС штуцер / ниппель с наружной резьбой
Артикул d L SW
601.06 DRB 06 17,5 17
601.09 DRB 09 18,5 19
601.12 DRB 12 23 24
601.16 DRB 16 30 32

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с наружной резьбой
Артикул d L L1 SW
601.06 ER 21 BSPT 1/2” 41 13 24
601.09 N17 NPT 3/8” 44 16 22
601.12 N21 NPT 1/2” 44 16 27
601.16 ER 21 BSPT 1/2” 63 16,5 22
601.16 ER 26 BSPT 3/4” 63 16,5 27

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с наружной резьбой
Артикул d L L1 SW
601.06 ER 21 BSPT 1/2” 41 13 22
601.12 ER 26 NPT 3/8” 63 16 27
601.16 ER 33 NPT 1” 63 16 35
601.16 ER M24 M24x1,5 63 16 27

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внутренней резьбой
Артикул d L SW
601.06 DR 13 BSP 1/4” 34 17
601.06 DR N13 NPT 1/4” 47 17
601.09 DR 17 BSP 3/8” 37 22
601.09 DR N17 NPT 3/8” 38 22
601.12 DR 21 BSP 1/2” 45 27
601.16 12 N21 NPT 1/2” 67 27

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель под шланг
Артикул d L SW
601.06 HR 08 5/16” 08 25,4
601.09 HR 12 15/32” 12 53
601.12 HR 16 5/8” 16 30
601.16 HR 19 3/4” 19 37

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с наружной резьбой
Артикул d d1 L SW
601.20 DGB 26 BSP 3/4” 53 119,5 42

БРС муфта / розетка с внутренней резьбой

Артикул d d1 L SW
601.20 DGB 26 BSP 3/4” 53 119,5 42
601.20 DGB 33 BSP 1” 53 119,5 42
601.20 DGB 26 NPT 3/4” 53 119,5 42
601.20 DGB 33 NPT 1” 53 119,5 42
601.25 DGB 33 BSP 1” 60 140 50
601.25 DGB 42 BSP 1 1/4” 60 140 50
601.38DGB 48 BSP 1 1/2” 82 158 70
601.38 DGB 60 BSP 2” 82 158 70

БРС муфта / розетка с наружной резьбой

БРС муфта / розетка с наружной резьбой
Артикул d d1 L L1 SW
601.20 EGB 33 BSP 1” 53 132 20 42
601.25 EGB 33 BSP 1” 60 144 20 50
601.25 EGB 42 BSP 1 1/4” 60 144 21 50
601.38 EGB 48 BSP 1 1/2” 80 167 24 70
601.38 EGB 60 BSP 2” 80 171 25 70

БРС муфта / розетка с наружной резьбой

Артикул d d1 L L1 SW
601.20 EGB 33 BSP 1” 53 132 20 42
601.25 EGB 33 BSP 1” 60 144 20 50
601.25 EGB 42 BSP 1 1/4” 60 148.5 24,5 50
601.38 EGB 48 BSP 1 1/2” 82 167 24,5 70
601.38 EGB 60 BSP 2” 82 167 24,5 70

БРС штуцер / ниппель с наружной резьбой

БРС штуцер / ниппель с наружной резьбой
Артикул d d1 d2 L L1 SW
601.06 RR 10 BSPT 1/8” 20 10 26 9 5
601.06 RR 13 BSPT 1/4” 20 14 27 12 5
601.09 RR 13 BSPT 1/4” 26 14 26 12 8
601.09 RR 17 BSPT 3/8” 26 17 28 13 8
601.12 RR 17 BSPT 3/8” 33 18 31 13 10
601.06 TR 10 NPT 1/8” 20 11 28 9 5
601.06 TR 13 NPT 1/4” 20 14 27 13 5
601.09 TR 13 NPT 1/4” 26 14 26 13 8
601.09 TR 17 NPT 3/8” 26 11 28 13 8

БРС штуцер / ниппель с наружной резьбой

Артикул d d1 L L1 SW
601.12 TR 17 NPT 3/8” 36 29 11 24
601.12 RR 21 NPT 1/2” 33 29 15 22
601.12 TR 21 NPT 1/2” 33 29 15 22
601.12 RR 26 NPT 3/4” 4047 19 27

БРС штуцер / ниппель с наружной резьбой

Артикул d d1 L L1 SW
601.06 RRB 10 BSPT 1/8” 26 33 9 17
601.06 RRB 13 BSPT 1/4” 26 33 12 17
601.09 RRB 13 BSPT 1/4” 2938,5 12 19
601.09 RRB 17 BSPT 3/8” 2938,5 13 20
601.12 RRB 17 BSPT 3/8” 3646,5 13 24
601.12 RRB 21 BSPT 1/2” 3646,5 15 24
601.16 RRB 26 BSPT 3/4”4667 16 32
601.06 TRB 10NPT 1/8”2633 9 17
601.06 TRB 13NPT 1/4”2633 12 17
601.09 TRB 13NPT 1/4”2938,5 12 19
601.09 TRB 17NPT 3/8”2938,513 20
601.12 TRB 17NPT 3/8”3646,5 13 24
601.12 TRB 21NPT 1/2”3646,515 24
601.16 TRB 26NPT 3/4”4667 16 32

БРС штуцер / ниппель с внутренней резьбой

Артикул d L SW
601.20 DR 33 BSP 1”92 41
601.25 DR 33 BSP 1”100 41
601.38 DR 33 BSP 1 1/2”110 65

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внутренней резьбой
Артикул d L SW
601.20 DRB 26 BSP 3/4”126,5 42
601.20 DRB 33 BSP 1”126,5 42
601.20 NRB 33 BSP 1”126,5 42
601.25 DRB 33 BSP 1”148,5 50
601.25 DRB 42 BSP 1 1/4”158 50
601.38 DRB 48 BSP 11/2”156 70
601.38 DRB 60 BSP 2”156 70

БРС штуцер / ниппель с внешней резьбой

Артикул d L SW
601.20 ERB 33 BSP 1”
120 42
601.25 ERB 33 BSP 1”127 50
601.25 ERB 42
 BSP 1 1/4”
131,5 50
601.38 ERB 48 BSP 1 1/2”156 70
601.38 ERB 60 BSP 2”161 70

БРС штуцер / ниппель с внешней резьбой

Артикул d L SW
601.20 ERB N33 NPT 1”120 42
601.25 ERB N33 NPT 1”
127 50
601.25 ERB N42 NPT 1 1/4”131,5 50
601.38 ERB N48 NPT 1 1/2”
156 70
601.38 ERB N60 NPT 2”
161 70

БРС штуцер / ниппель с внешней резьбой

Артикул SW
601.20 60
601.25 72,5
601.38 75
