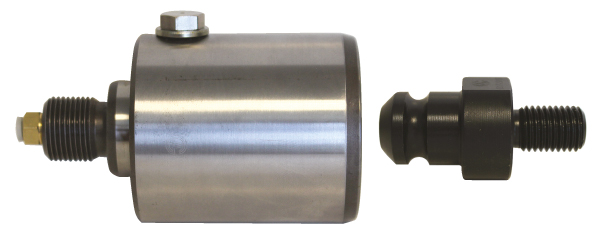

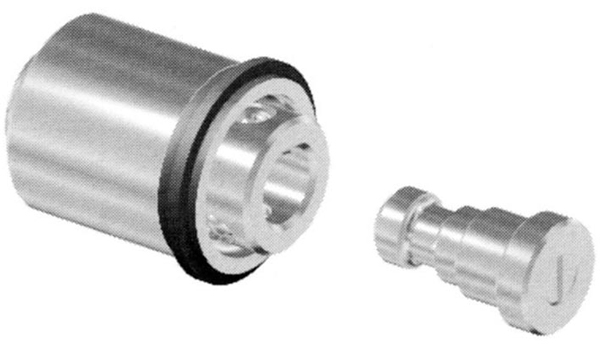

Быстроразъемная муфта/ниппель возврата плиты толкателей пресс-форм

Характеристики:

• Усилие разрыва: до 3200 кг
• Проток 8 мм
• Материал стандартного исполнения муфты, ниппеля: Закалённая сталь
• Область применения:
- Быстрая и простая установка.
- Возвращение выталкивающей пластины гарантировано
- Выброс детали гарантирован
- Сцепление получается в любом положении, отсоединение производится только после того, как плита выталкивателя полностью вернется.
- Быстродействие до 30 ходов в минуту.
- Может использоваться на всех инжекционных машинах, оборудованных гидравлическим или механическим выталкиванием.
- Время настройки может быть значительно сокращено.
- Пониженный уровень шума на литьевых машинах с механическими заглушками.
- Особенно подходит для литьевых машин, у которых затруднен доступ к плите выталкивателя.

Особенности:

• Экономичность. Сокращает время замены форм, т.к. на ТПА требуется одно устройство
• Универсальность. Можно использовать с имеющимися формами, что экономит время и деньги; гидравлическая система возврата на основе фиксированного соединения; возможен вибровыброс

Монтаж

1. Передвиньте плиту толкателя в положение формования (форма закрыта).
2. Полностью задвиньте шток цилиндра толкателя. Перед измерением необходимо рукой проверить, занял ли шток крайнее положение внутри цилиндра.
3. Измерьте расстояние между соединением и штоком цилиндра толкателя.
4. Выдвиньте шток цилиндра толкателя с дополнительным выталкивающим штоком измеренной длины + 30 мм в случае AR-01 и 50 мм случае AR-02.
5. Передвиньте плиты толкателя формы в крайнее переднее положение (форма открыта).
6. Зафиксируйте оба выталкивающих штока и противоположный конец быстроразъемного соединения.
7. Передвиньте плиты толкателя формы обратно в положение закрытой формы и соедините плиту толкателя со штоком цилиндра толкателя. Убедитесь, что плита толкателя и шток цилиндра толкателя находятся в положении закрытой формы при их соединении; если это не так, исправьте.
Не используйте с системами быстрой смены форм.
