Быстроразъемные соединения для воды EBS cерия 602. Давление до 50 бар
Характеристики:
- Проток 6 - 16 мм
- Рабочее давление: от 0 до 50 бар
- Диапазон температур в зависимости от материала прокладок: - Нитрил NBR -20°C + 100°C
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Материал специального исполнения прокладок: Этилен-пропиленый каучук (EPDM), Перфторкаучук (FFKM)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- Фторкаучук Витон FPM - от -10°C до + 180°C
- На паропроводе
- Производство изделий из пластмасс
Стандартный тип
| 602.06 | 602.07 | 602.09 | 602.12 | 602.16 | |
|
|
|
|
|
|
| Номинальный диаметр, мм | 6 | 7 | 9 | 12 | 16 |
| Максимальное рабочее давление, бар | 50 | 50 | 50 | 50 | 50 |
| Рабочая температура, 0C | -10°C +200°C | -10°C +200°C | -10°C +200°C | -10°C +200°C | -10°C +200°C |

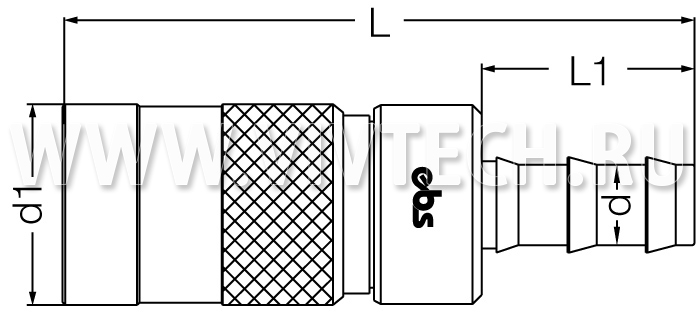

БРС муфта / розетка под шланг
|
|||||||
| Артикул | d | d1 |
L |
L1 | |||
| 602.06 HGB 10 | 10 | 22 | 78,5 | 28 | |||
| 602.07 HGB 10 | 10 | 22 | 78,5 | 28 | |||
| 602.09 HGB 10 | 13 | 28 | 115 | 28 | |||
БРС муфта / розетка под шланг c безхомутовым соединением
|
|
|||||||
| Артикул | d | d1 |
L |
L1 | |||
| 602.06 FGB 10 | 10 | 22 | 74,5 | 24 | |||
| 602.07 FGB 10 | 10 | 22 | 74,5 | 24 | |||
| 602.09 FGB 10 | 13 | 28 | 115 | 24 | |||
БРС муфта / розетка 90° под шланг EBS 602
|
|
|||||||
| Артикул | d | d1 | L | L1 | L2 | SW | |
| 602.06 HGB 10-90° | 10 | 22 | 55,5 | 28 | 58,5 | 20 | |
| 602.07 HGB 10-90° | 10 | 22 | 55,5 | 28 | 58,5 | 20 | |
| 602.09 HGB 10-90° | 13 | 28 | 57 | 28 | 66,5 | 24 | |
БРС муфта / розетка 90° под шланг без хомута EBS 602
|
|
|||||||
| Артикул | d | d1 | L | L1 | L2 | SW | |
| 602.06 FGB 10-90° | 10 | 22 | 55,5 | 28 | 58,5 | 20 | |
| 602.07 FGB 10-90° | 10 | 22 | 55,5 | 28 | 58,5 | 20 | |
| 602.09 FGB 10-90° | 13 | 28 | 57 | 28 | 66,5 | 24 | |
БРС муфта / розетка с внутренней резьбой
|
|
|||||||
| Артикул | d | d1 |
L |
SW | |||
| 602.06 DGB 13 | BSP 1/4” | 22 | 61 | 20 | |||
| 602.07 DGB 13 | BSP 1/4” | 22 | 61 | 20 | |||
| 602.09 DGB 17 | BSP 3/8” | 28 | 75,5 | 24 | |||
| 602.12 DGB 21 | BSP 3/8” | 28 | 103 | 27 | |||
| 602.06 NGB 13 | NPT 1/4” | 22 | 61 | 20 | |||
| 602.07 NGB 13 | NPT 1/4” | 22 | 61 | 20 | |||
| 602.09 NGB 17 | NPT 3/8” | 28 | 75,5 | 24 | |||
| 602.12 NGB 21 | NPT 1/2” | 44 | 105 | 27 | |||
БРС муфта / розетка с наружной резьбой
|
|
||||||||
| Артикул | d | d1 | L | L1 | SW | |||
| 602.06 EGB 13 | BSP 1/4” | 22 | 59 | 11 | 20 | |||
| 602.07 EGB 13 | BSP 1/4” | 22 | 59 | 11 | 20 | |||
| 602.09 EGB 17 | BSP 3/8” | 28 | 80 | 12 | 24 | |||
| 602.09 EGB 21 | BSP 1/2” | 28 | 84 | 14 | 24 | |||
БРС муфта / розетка с наружной резьбой
|
|
||||||||
| Артикул | d | d1 | L | L1 | SW | |||
| 602.06 EGB M16-10 | M16x1,5 | 22 | 59 | 11 | 20 | |||
|
602.07 EGB M16-10 |
M16x1,5 | 22 | 59 | 11 | 20 | |||
| 602.09 EGB M18-12 | M18x1,5 | 28 | 80 | 12 | 24 | |||
| 602.12 EGB M20-14 | M20x1,5 | 28 | 84 | 14 | 24 | |||
БРС муфта / розетка с наружной резьбой
|
|
||||||||
| Артикул | d | d1 | L | L1 | SW | |||
| 602.06 EGB N13 | NPT 1/4” | 22 | 60 | 13 | 20 | |||
| 602.07 EGB N13 |
NPT 1/4” |
22 | 59 | 12 | 20 | |||
| 602.09 EGB N17 |
NPT 3/8” |
28 | 83 | 14 | 24 | |||
БРС муфта / розетка 90° с внутренней резьбой
|
|
||||||||
| Артикул | d | d1 | L | L1 | SW | |||
| 602.06 DGB 13-90° | BSP 1/4” | 22 | 49 | 24 | 20 | |||
| 602.07 DGB 13-90° |
BSP 1/4” |
22 | 49 | 24 | 20 | |||
| 602.09 DGB 17-90° | BSP 3/8” | 28 | 74,5 | 31,5 | 24 | |||
БРС муфта / розетка 90° с внешней резьбой
|
|
||||||||
| Артикул | d | d1 | L | L1 | SW | |||
| 602.06 EGB 13-90° | BSP 1/4” | 22 | 49 | 13 | 20 | |||
| 602.07 EGB 13-90° |
BSP 1/4” |
22 | 49 | 13 | 20 | |||
| 602.09 EGB 17-90° |
BSP 3/8” |
28 | 74,5 | 19.5 | 24 | |||
БРС муфта / розетка 90° с внешней резьбой
|
|
||||||||
| Артикул | d | d1 | L | L1 | SW | |||
| 602.06 EGB M16-10-90° | M16x1,5 | 22 | 49 | 13 | 20 | |||
| 602.07 EGB M16-10-90° |
M16x1,5 |
22 | 49 | 13 | 20 | |||
| 602.09 EGB M18-12-90° |
M16x1,5 |
28 | 74,5 | 19.5 | 24 | |||
БРС ниппель / штуцер с внутренней резьбой
|
|
||||||||
| Артикул | d | L | SW | |||||
| 602.06 DRB 13 | BSP 1/4” | 55 | 17 | |||||
| 602.07 DRB 13 | BSP 1/4” | 55 | 17 | |||||
| 602.09 DRB 17 | BSP 3/8” | 71 | 23 | |||||
| 602.09 DRB 13 | NPT 3/8” | 71 | 23 | |||||
| 602.12 DRB 21 | BSP 1/2” | 90 | 30 | |||||
| 602.12 DRB 21 | NPT 1/2” | 90 | 30 | |||||
БРС ниппель / штуцер с наружной резьбой
|
|
||||||||
| Артикул | d | L | SW | |||||
|
602.06 ORB 13x80 |
BSP 1/4” | 82 | 17 | |||||
|
602.06 ORB 13x110 |
BSP 1/4” |
110 | 17 | |||||
|
602.07 ORB 13x80 |
BSP 1/4” |
110 |
17 | |||||
|
602.07 ORB 13x110 |
BSP 1/4” |
110 |
17 | |||||
БРС ниппель / штуцер с наружной резьбой
|
|
||||||||
| Артикул | d | L | SW | |||||
|
602.06 ERB 13 |
BSPT 1/4” | 40 | 17 | |||||
| 602.06 ERB N13 |
NPT 1/4” |
40 | 17 | |||||
| 602.07 ERB 13 | BSPT 1/4” |
40 |
17 | |||||
| 602.07 ERB N13 | NPT 1/4” |
40 |
17 | |||||
| 602.09 ERB 17 | BSPT 3/8” | 56 | 23 | |||||
| 602.09 ERB N17 |
NPT 3/8” |
58 | 23 | |||||
| 602.12 ERB 21 | BSPT 1/2” |
74 |
30 | |||||
| 602.12 ERB N21 | NPT 1/2” | 74 | 30 | |||||
БРС ниппель / штуцер 90°с наружной резьбой
|
|
||||||||||
| Артикул | d | L | L1 | L2 | SW | |||||
| 602.06 ERB M16-10-90° | M16x1,5-Ø10 | 45 | 24 | 11 | 17 | |||||
БРС ниппель / штуцер 90°с наружной резьбой
|
|
||||||||||
| Артикул | d | L | L1 | SW | ||||||
| 602.06 ORB 13-90° | BSP 1/4” | 50 | 34,5 | 17 | ||||||
| 602.07 ORB 13-90° | BSP 1/4” | 50 | 34,5 | 17 | ||||||
