Быстроразъемные соединения для для пресс-форм

Логотип D-M-E

Охлаждение является одной из наиболее важных систем литьевой пресс-формы. От правильного охлаждения пресс-формы зависит качество конечных изделий. Также при качественном охлаждении уменьшается время цикла, что в значительной степени влияет на конечную стоимость деталей, так как одним из критериев расчёта себестоимости литья является нормо-час работы термопластавтомата. То есть чем больше циклов за это время выполнит форма, тем дешевле будут стоить отливки и конечные изделия.

В нижеприведённых каталогах быстроразъемных соединений брс для пресс-форм, предоставлена информация по всевозможным компонентам системы охлаждения.

Компания DME специализируется на поставке быстросъёмных соединений БРС для подсоединения пресс-форм к системе охлаждения (термостатирования).

Интернет магазин стандартных компонентов ДМЕ DME




Мы можем предложить быстросъемные соединения брс для пресс-форм трех основных стандартов: DME Jiffy (американский), DME Push-to-Lock DME EURO и универсальный. Это основные виды разъёмов, которые можно встретить на пресс-формах, производимых в разных странах.

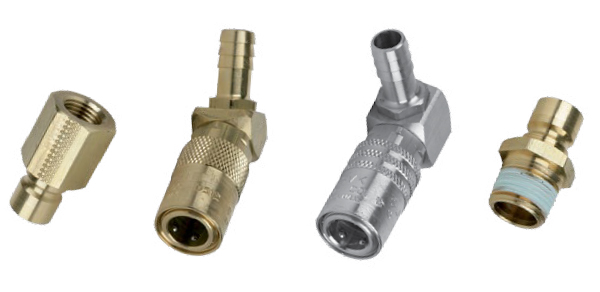

Быстросъемные соединения БРС для пресс-форм DME Jiffy (американский)

В каталоге американского стандарта DME Jiffy вы можете получить информацию по стандартным муфтам и штуцерам, удлинённым штуцерам, переходникам и специальным муфтам Push-to-Lock для более удобной фиксации шлангов. Система Push-to-Lock разработана для использования со специальными шлангами, без необходимости дополнительного крепления их стяжками-хомутами. Стандартные муфты и штуцера представлены в двух вариантах - Jiffy Tile - со сквозным проходным отверстием и Jiffy Matic - с клапаном. Основным материалом является латунь. Штуцера с клапаном удобно использовать, если в качестве теплоносителя в пресс-форме используется масло. В этом случае, после отсоединения шлангов от формы теплоноситель останется внутри без потерь. Муфты с клапанами также очень удобны, так как всегда есть вероятность человеческого фактора, ведь при отсоединении шлангов от пресс-форм можно элементарно забыть перекрыть подачу воды.

Муфты и штуцеры Jiffy-Tite обеспечивают быстрое подсоединение и отсоединение для того, чтобы менять шланги подачи и отвода воды, идущие к форме, а также шланги от водопроводной системы и источника подачи газа.

Правильное охлаждение пресс-формы - очень важный момент. Необходимо чтобы пластмасса в пресс-форме охлаждалась и затвердевала как можно быстрее, чтобы быстро извлечь готовое изделие, тем самым сократив цикл работы термопластавтомата. Потайные втулки могут легко подсоединяться и отсоединяться за счет функции выдвижной втулки. Угловые соединения позволяют предотвратить перегибание шланга.Рабочее давление серии БРС DME Jiffy-Tite: PB = 13 бар, максимальное статическое рабочее давление с коэффициентом надежности 4 к 1. Рабочая температура БРС DME Jiffy-Tite: От -15°C до +200°C в заивсимости от среды.

Преимущества БРС серии DME Jiffy-Tite

  • Поставляются в одиночной запорно-выпускной версии, двойной запорно-выпускной версии и проходной версии. Запорно-выпускные соединения (с клапаном) имеют никелированные втулки для быстрого и точного визуального распознавания;
  • Для соединений предусмотрены заменяемые уплотнители Viton®. Они легко заменяются с помощью удобного инструмента для замены уплотнителя. Они завоевали себе популярность благодаря увеличенным отверстиям, в результате чего обеспечивается больший поток, меньшая длительность цикла и лучшее охлаждение. Резьбовой герметик Jiffy-Seal® предварительно наносится на все штуцеры «папа».

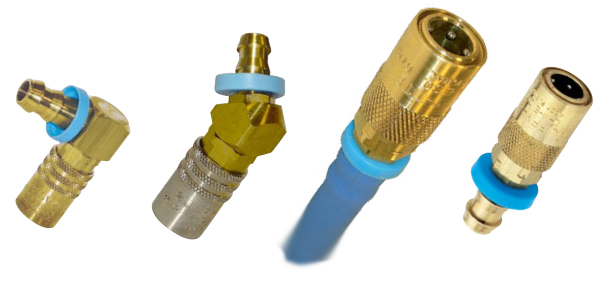

Быстросъемные соединения БРС для пресс-форм DME Push-to-Lock (американский)

Муфты DME Jiffy-Loсk, используемые со специальным шлангом Push-to-Lock, не требуют использования хомута для крепления шланга. Специальный шланг просто надевается на шток и остается без каких-либо дополнительных креплений даже в условиях высокой температуры, вибрации и давления. Муфты имеют синий пластиковое кольцо предназначенный исключительно для маркировки и закрывания отрезанного конца шланга. Муфты Jiffy-Lok совместимы со стандартными муфтами / штуцерами Jiffy. Они изготовлены из точно такой же латуни и используют те же высококачественные уплотнения из витона. Используйте только специальный шланг Push-to-Lock (PTLH). Муфты Jiffy-Lok предназначены только для использования с водой и охлаждающими жидкостями на водной основе. Муфты подходят для температур до 200 °C, соблюдайте температурные параметры шланга. Максимальное давление не более 13 бар.

Преимущества БРС серии DME Push-to-Lock

  • Ускоряют монтаж благодаря отсутствию необходимости в защелках шлангов;
  • Взаимозаменяемость для самых ходовых размеров существующими муфтами Jiffy-Tite, Jiffy-Matic;
  • Более компактны и единообразны по сравнению с продукцией конкурентов;
  • Герметичная конструкция из латуни и нержавеющей стали;
  • Заменяемые уплотнители и клапаны продлевают срок службы.

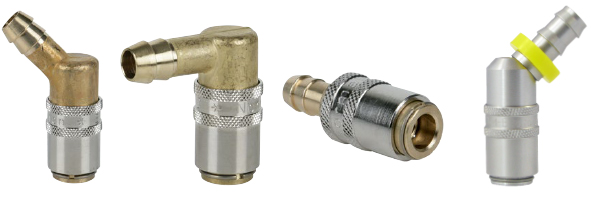

Быстроразъемные соединения БРС для пресс-форм DME Euro

В каталоге Euro-стандарта также представлены муфты, штуцера, переходники и удлинители, аналогичная система Euro Push-to-Lock, а также добавлена серия соединителей из нержавеющей стали. Эта серия используется при особых требованиях к пресс-формам. Компоненты DME JIFFY не взаимозаменяемы с компонентами DME EURO. Будьте внимательные при выборе компонентов БРС в зависимости от формы и типа штуцеров на литьевой пресс-форме или обращайтесь к нашим специалистам.

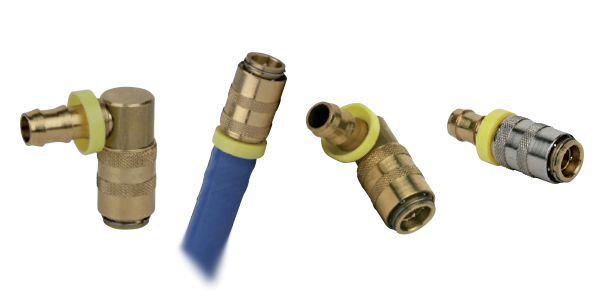

Быстроразъемные соединения БРС для пресс-форм DME Euro Push-to-Lock

Муфты серии DME Euro Push-to-Lock также используются со специальными шлангом Push-to-Lock, которые не требуют использования какого-либо крепежа для удержания шланга. Это шланг просто надевается на шток и остается на нем без каких-либо дополнительных крепежных элементов даже в условиях высокой температуры, вибрации и давления. Отличительной особенностью муфт DME Euro Push-to-Lock - это наличие желтой пластиковой манжеты для идентификации, закрывающую отрезанный торец шланга. Серия быстросъёмных соединений для пресс-форм DME Euro Push-to-Lock совместимы со стандартными муфтами / вилками серии Euro. БРС соединения изготовлены из латуни и имеют уплотнители Витон. Серия DME Euro Euro Push-to-Lock используется только с охлаждающими жидкостями на водной основе. Максимальное давление 13 бар. Максимальная температура 200 °C.

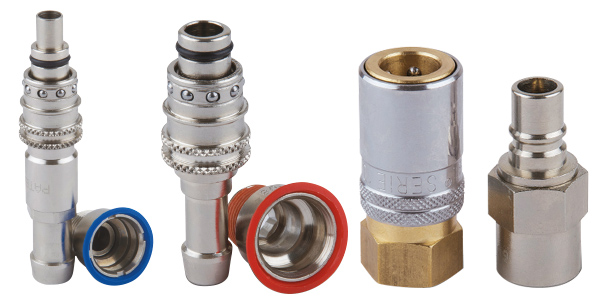

Универсальная серия быстроразъемных соединений БРС U100 и U101 (aналог штаубли Staubli RLP)

Отдельной серией можно выделить универсальную серию БРС соединений для пресс-форм DME U100 и U101 (aналог штаубли Staubli RLP). Эти новые соединители с клапанами были разработаны специально, в соответствии с промышленными требованиями. Продукт оснащается идентификационными кольцами синего или красного цвета, чтобы вы могли легко распознать какой теплоноситель подключен к данному входу. Так, например, на входе в форму муфта может иметь синее кольцо, а на выходе - красное. Шланги также могут маркироваться идентификационными полукольцами. Универсальные соединители хорошо зарекомендовали себя в линиях контроля температуры в пресс-формах для литья пластмасс, алюминия и цинковых сплавов. Они используются для поддержания температуры, как холодной так и горячей водой, а также при термостатировании маслом.

Основным отличием между сериями является свой уникальный вид соединительного профиля механизма. Коннекторы между сериями не являются взаимозаменяемыми, однако позиции в пределах своего стандарта взаимозаменяемы. То есть Муфту Jiffy-Tile или Jiffy-Matic можно заменить на Jiffy Push-to-Lock и наоборот

Если ваше литьевое производство пластмассовых изделий предполагает купить быстроразъёмные соединения БРС и перейти на их использование вместо устаревших «ёлочек», которые напрямую крепятся к пресс-формам и нуждаются в постоянном срезании шлангов при съеме формы с ТПА, вы можете использовать любой понравившийся вам стандарт.

Компоненты системы охлаждения DME - очень надежные изделия и не требуют дополнительного сервиса и обслуживания в промышленной эксплуатации. Они созданы для долгой и надежной службы в системах охлаждения литьевых пресс-форм форм и штампов, для работы с водой, воздухом или маслом. Получите преимущество при переоснащении производства на быстросъемные соединения БРС от компании DME!

В разделе Аксессуары представлены дополнительные элементы охлаждения, используемые с различными стандартами. Здесь можно найти заглушки (как резьбовые, так и гладкие - для перекрытия потока жидкости в глубине каналов охлаждения), штуцера типа «ёлочка», удлинительные трубки, различные перегородки, прямые и витые, шланги, хомуты, стяжки, о-кольца из Витона, а также разнообразные приспособления, облегчающие монтаж тех или иных элементов. Отдельной главой выделены охлаждающие коллекторы - манифолды, Данные позиции изготавливаются под заказ для облегчения подключения жидкости к магистрали теплоносителя при большим количестве параллельных контуров в пресс-форме.

Также компания D-M-E предлагает присмотреться к новому продукту в линейке систем охлаждения - Мультиконнекторам БРС соединений для пресс-форм. Мульти БРС - это специальные блоки, которые обеспечивают быстрое и простое  соединение сразу несколько линий подвода воды к пресс-форме. Эта система обеспечивает надежное соединение, а так же позволяет избежать неправильное подключение в сложных пресс-формах с большим количеством параллельных каналов. Одновременно возможно подсоединение до 20 линий. Такая система подсоединяется и отсоединяется подвод воды к пресс-форме всего лишь одним поворотом рычага. Это значительно упрощает и ускоряет замену пресс-формы на термопластавтомате. Если на вашем производстве есть пресс-формы с большим количеством разъёмов, то у нас есть решение для такого варианта -это мультиконнекторы быстросъемных соединений для пресс-форм.

На станицах каталога Ротаметры, вы можете ознакомиться с дополнительным оборудованием для магистрали системы охлаждения. Здесь представлены механические и электронные расходомеры.

Также мы предлагаем вам ознакомиться с техническими данными по резьбам различных мировых стандартов, которые помогут вам в подборе штуцеров и заглушек системы охлаждения. Скачать

Большая часть штуцеров и муфт системы охлаждения стандартов DME JIFFY и EURO постоянно присутствуют на нашем складе.  Купить быстроразъемные соединения БРС для пресс-форм очень легко. Если вам понадобилась какая-либо позиция, вы можете позвонить или написать запрос на нашу почту. Мы с радостью поможем вам!
