Гравиметрические весовые дозаторы Huare HGB предназначены для автоматического взвешивания, дозирования и смешивания нескольких компонентов полимерного сырья. Оборудование применяется при производстве изделий из пластмасс методом литья под давлением, экструзии и экструзионно-выдувного формования.
В отличие от объёмных шнековых дозаторов, весовой дозатор контролирует количество материала непосредственно по массе. Это позволяет поддерживать заданное соотношение компонентов и повышать стабильность состава полимерной смеси.
Серия Huare HGB включает модели для дозирования от двух до шести компонентов. В зависимости от исполнения производительность оборудования составляет от 50 до 4000 кг/ч и более.

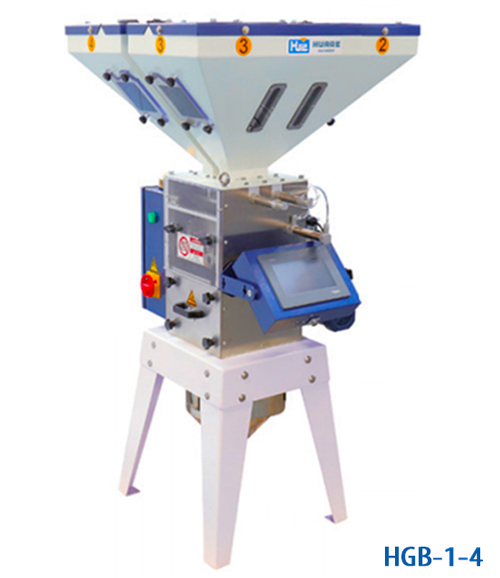

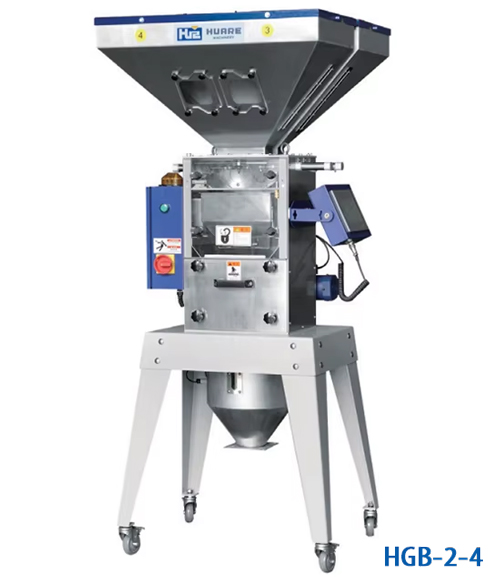

| Модель | HGB-1-4 | HGB-1-3 | HGB-1-2 | HGB-2-6 | HGB-2-5 | HGB-2-4 | HGB-2-3 | HGB-2-2 |
|---|---|---|---|---|---|---|---|---|
| Количество компонентов, шт | 4 | 3 | 2 | 6 | 5 | 4 | 3 | 2 |
|
Максимальная производительность, кг/ч |
50 | 60 | 130 | 100 | 120 | 160 | 180 | 360 |
|
Кол-во компонентов дозируемых главным клапаном, шт |
4 | 3 | 2 | 4 | 4 | 4 | 3 | 2 |
|
Кол-во компонентов дозируемых вторичным клапаном, шт |
- | - | - | 2 | 1 | 0 | 0 | 0 |
| Электропотребление, В/Ф/Гц: | 220/1/50 | |||||||
| Максимальный вес порции, кг | 1 | 2 | ||||||
| Мощность привода смесителя, кВт | 0,09 | 0,09 | ||||||
| Объём бункера накопителя, л | 12 | 40 | ||||||
| Объем бункера для взвешивания, л | 2 | 8 | ||||||
| Объем бункера для смешивания, л | 8 | 18 | ||||||

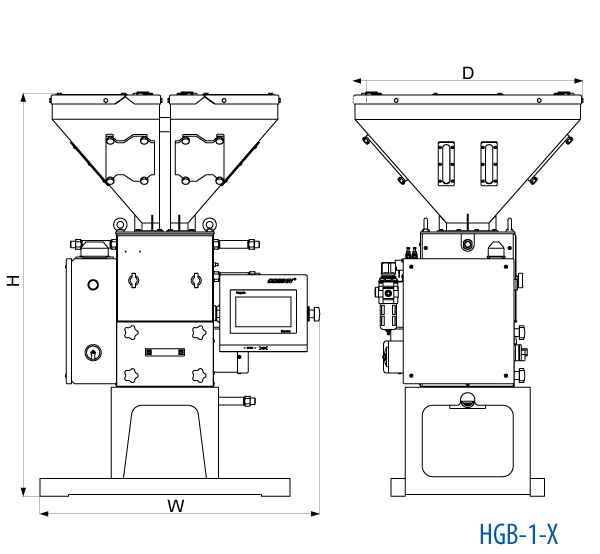

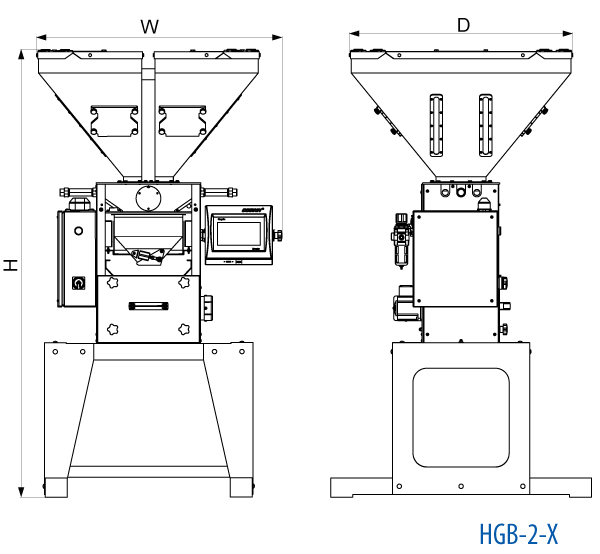

| Габаритные размеры, мм | 1150 х 800 х 650 | 1650х900х1300 |
1650х900х1050 |
1650х900х820 | ||||
| Модель | HGB-5-6 | HGB-5-5 | HGB-5-4 | HGB-5-3 | HGB-5-2 | HGB-10-6 | HGB-10-5 | HGB-10-4 | HGB-10-3 | HGB-10-2 |
|---|---|---|---|---|---|---|---|---|---|---|
| Количество компонентов, шт | 4 | 5 | 4 | 3 | 2 | 6 | 5 | 4 | 3 | 2 |
|
Максимальная производительность, кг/ч |
250 | 300 | 400 | 450 | 900 | 670 | 700 | 900 | 1000 | 1800 |
|
Кол-во компонентов дозируемых главным клапаном, шт |
4 | 4 | 4 | 3 | 2 | 4 | 5 | 4 | 3 | 2 |
|
Кол-во компонентов дозируемых вторичным клапаном, шт |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Электропотребление, В/Ф/Гц: | 220/1/50 | 380/3/50 | ||||||||
| Максимальный вес порции, кг | 5 | 10 | ||||||||
| Мощность привода смесителя, кВт | 0,20 | 0,37 | ||||||||
| Объём бункера накопителя, л | 48 | 100 | ||||||||
| Объем бункера для взвешивания, л | 12 | 32 | ||||||||
| Объем бункера для смешивания, л | 25 | 60 | ||||||||

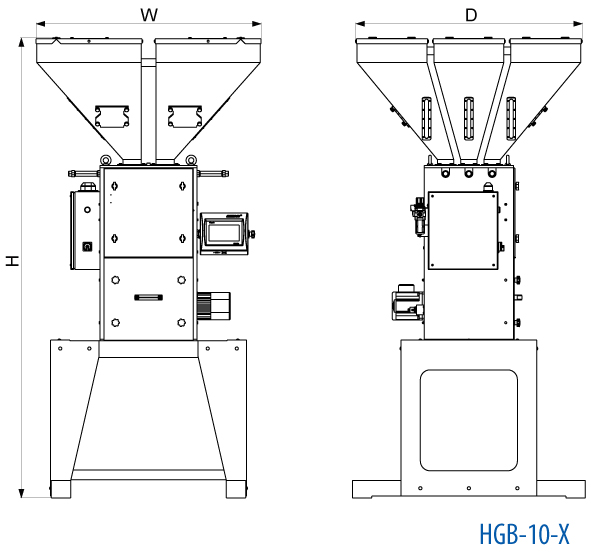

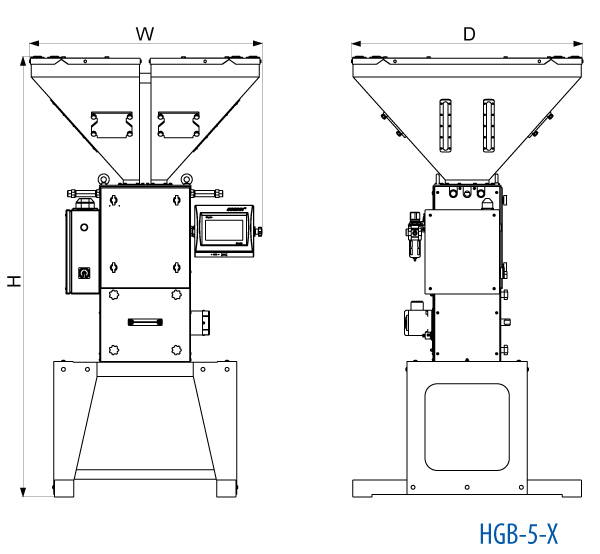

| Габаритные размеры, мм | 1850х1000х1500 | 1850х1000х1250 | 1850х1000х1000 | 2400х1200х1200 | ||||||
| Модель | HGB-25-6 | HGB-25-5 | HGB-25-4 | HGB-25-3 | HGB-25-2 |
|---|---|---|---|---|---|
| Количество компонентов, шт | 6 | 5 | 4 | 3 | 2 |
|
Максимальная производительность, кг/ч |
1500 | 1750 | 2000 | 2500 | 4000 |
|
Кол-во компонентов дозируемых главным клапаном, шт |
6 | 5 | 4 | 3 | 2 |
|
Кол-во компонентов дозируемых вторичным клапаном, шт |
0 | 0 | 0 | 0 | 0 |
| Электропотребление, В/Ф/Гц: | 380/3/50 | ||||
| Максимальный вес порции, кг | 25 | ||||
| Мощность привода смесителя, кВт | 0,75 | ||||
| Объём бункера накопителя, л | 150 | ||||
| Объем бункера для взвешивания, л | 65 | ||||
| Объем бункера для смешивания, л | 120 | ||||

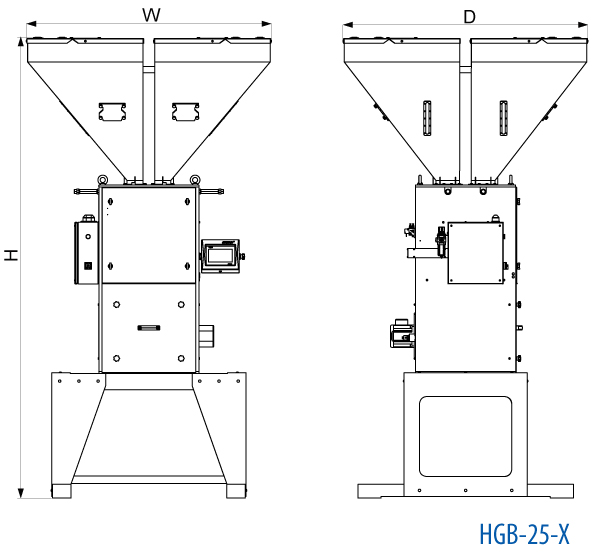

| Габаритные размеры, мм | 3000х1600х1600 | ||||
При переработке пластмасс к основному полимерному сырью могут добавляться краситель, мастербатч, вторичный материал и другие компоненты. Для стабильного качества продукции необходимо выдерживать установленное соотношение всех составляющих смеси.
Гравиметрический дозатор автоматически отмеряет компоненты по весу, после чего они поступают в смесительный бункер. Такой способ дозирования позволяет контролировать фактическое количество каждого материала и уменьшить влияние изменений его насыпной плотности.
Весовые дозаторы особенно эффективны в производстве, где требуется высокая стабильность состава смеси и точное расходование дорогостоящих компонентов.
Компоненты загружаются в отдельные накопительные бункеры. Дозирующие клапаны последовательно подают материал в бункер для взвешивания.
После достижения заданной массы взвешенный компонент выгружается в смесительный бункер. Аналогичная операция выполняется для остальных компонентов, после чего формируется однородная смесь.
Система управления на базе контроллера B&R автоматически управляет процессом дозирования и может выполнять автоматическую калибровку при первом запуске оборудования. Высокоточный AD-конвертер используется для контроля массы дозируемых компонентов.
Одно из основных преимуществ весовой системы — контроль количества материала непосредственно по массе.
Для основного дозирующего клапана, используемого при доле компонента от 5%, производитель указывает отклонение соотношения смешивания в пределах ±0,3–0,5%.
Вторичный дозирующий клапан предназначен для компонентов с долей от 0,5 до 5% и обеспечивает погрешность не более ±0,2%.
Общая точность смешивания системы, в зависимости от конфигурации, составляет ±0,1–0,5% от заданного соотношения компонентов. Указанные характеристики приведены для определённых условий работы оборудования и материала.
Huare HGB может использоваться для точного дозирования красителей и мастербатча в составе полимерной смеси.
Весовой принцип особенно полезен при работе с небольшими дозировками компонентов, когда необходимо точно соблюдать заданный процент добавки. Контролируемое дозирование помогает поддерживать стабильность цвета и состава продукции от партии к партии.
Оборудование также позволяет одновременно дозировать несколько компонентов по заданной рецептуре.
Гравиметрические дозаторы Huare HGB применяются с термопластавтоматами и экструдерами.
При литье под давлением система подготавливает смесь из основного полимера и дополнительных компонентов перед поступлением материала в технологическую машину.
В экструзионном производстве дозатор обеспечивает подачу компонентов в соответствии с установленным рецептурным соотношением. Оборудование также подходит для экструзионно-выдувного формования.
В зависимости от модели Huare HGB позволяет дозировать от двух до шести компонентов.
Для небольших производственных задач доступны компактные исполнения. Более производительные модели оснащаются несколькими дозирующими клапанами и увеличенными бункерами.
Многокомпонентная система позволяет одновременно работать с основным полимером, красителем, вторичным материалом и другими добавками в соответствии с технологической рецептурой.
Серия включает модели HGB-1, HGB-2, HGB-5, HGB-10 и HGB-25 различных исполнений.
Максимальная производительность зависит от модели и количества компонентов:
Количество дозируемых компонентов составляет от двух до шести. Максимальный вес одной порции в зависимости от исполнения составляет от 1 до 25 кг.
Гравиметрические дозаторы могут устанавливаться непосредственно на технологическое оборудование либо использоваться в напольном исполнении.
При напольной установке в зависимости от конфигурации могут потребоваться монтажная опорная рама, пневматический выпускной клапан, контейнер для хранения сырья и всасывающий короб.
Конкретная схема монтажа выбирается с учетом производительности линии и расположения оборудования.
При выборе гравиметрического дозатора необходимо учитывать:
Для точного подбора необходимо учитывать фактический расход материала, а не только максимальную производительность основного оборудования.
Huare HGB не предназначен для дозирования порошкообразного сырья. Указанные производителем показатели точности и производительности рассчитаны для гранулированного материала с определённой плотностью и размером гранул.
Компания «ВИВТЕХ» поставляет гравиметрические и весовые дозаторы Huare HGB для автоматического дозирования и смешивания полимерного сырья.
Специалисты помогут подобрать модель по количеству компонентов, производительности, соотношению материалов и параметрам технологической линии.
Чтобы купить гравиметрический дозатор для пластика Huare HGB, получить цену, технические характеристики и рекомендации по комплектации, обратитесь к специалистам «ВИВТЕХ».
